Новый металлургический резак Р3П-500-РПК

Новый металлургический резак Р3П-500-РПК Новый металлургический резак от REDUS мощный и надежный.

Резак инжекторный для ручной кислородной резки Р3П-500-РПК

1. Конструкция резака

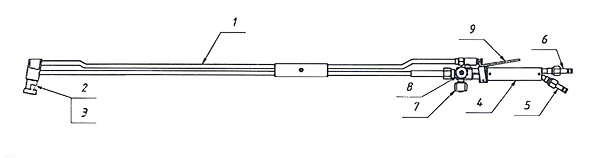

Конструкция резака Р3П-500-РПК
Резак состоит из: наконечника 1, с установленными на него наружным 2 и внутренним 3 мундштуками, и ствола 4, на котором имеются присоединения для подачи горючего газа 5 и кислорода 6, вентиль регулировки подачи горючего газа 7 и подогревающего кислорода 8 и рычаг для подачи режущего кислорода 9.

2. Общие сведения об изделии

2.1 Резак инжекторный (именуемый в дальнейшем - резак) предназначен для ручной газокислородной резки (раскроя) и строжки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм.

2.2 Резак предназначен для работы на пропане или природном газе, в качестве горючего газа и кислороде в качестве окислителя.

2.3 Климатическое исполнение резаков – УХЛ1 и Т1 по ГОСТ15150-69, но для работы в диапазоне температур от минус 40º до плюс 40º.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры и размеры резаков приведены  в таб. 1.

Таблица 1

 Внутренний мундштук

№1

№2

№3

 Толщина разрезаемой стали мм.

 строжка

 строжка

300

 Наружный мундштук

№1

 Давление на входе кислорода МПа (кгс/см2)

1(10)

1,2(12)

 1,2 (12)

 Давление на входе горючего газа МПа (кгс/см2)

0,05-0,15(0,5-1,2)

 Расход кислорода суммарный м3/час

40-45

50-55

45-50

 Расход горючего газа м3/час

4-6

 Размеры не более мм.

1300х150х70

 Масса не более кг.

2,5

 Присоединительные размеры

М16х1,5, М16х1,5LH

 Номинальный диаметр рукава

9

4. КОМПЛЕКТ ПОСТАВКИ

Комплект поставки резаков указан в таб.2.

                        Таблица 2

 Резак в сборе с ниппелями

 1

 Мундштук наружный №1

 1*

 Мундштук внутренний №1

1

 Мундштук внутренний №2

1*

 Мундштук внутренний Р

1

 Рем. Комплект (2 резиновых кольца)

1

 Паспорт

1

*установлены на резаке.  Остальные комплектующие упакованы в полиэтиленовые пакеты.
