Сварочный пост переносной ПГСП 5/0.5 Ш (ДОКА)

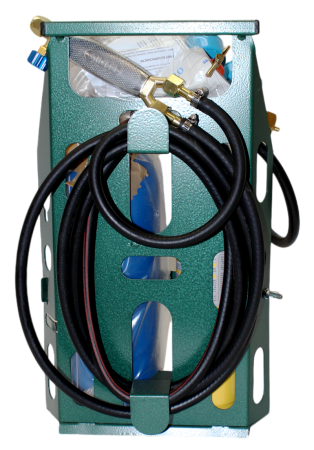

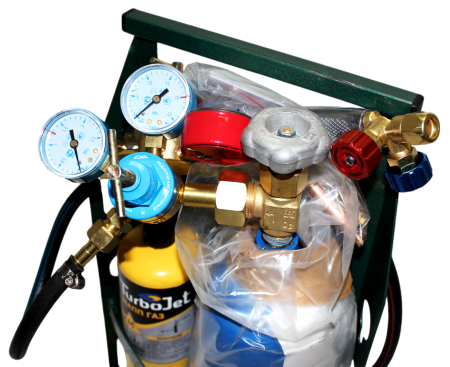

Переносной газосварочный пост ПГСП 5/0.5Ш представляет собой переносное устройство, состоящее из штатива, на котором установлены и закреплены кислородный баллон 5 литров и баллон MAPP-газа. Баллоны укомплектованы газовыми редукторами. Горелка поста присоединена к балонным редукторам газовыми рукавами.

Назначение ПГСП 5/0.5Ш
Переносной газосварочный пост ПГСП 5/0.5Ш предназначен для газокислородной сварки, пайки, нагрева и других операций газопламенной обработки металлов, в местах, удаленных от газовых источников питания. Пост ПГСП 5/0.5Ш собран для тех видов работ, где требуется высокая температура обработки металла и повышенный расход кислорода.


Технические характеристики ПГСП 5/0.5Ш
Габаритные размеры и вес:

Высота   -  600 мм.
Ширина  - 300мм.
Глубина  - 200 мм
Вес - 11 кг.
Газы и жаропроизводительность:

Горючий газ - MAPP. Температура горения - 2010оС
Жаропроизводительность смеси MAPP + кислород  -  2960оС
Время нагрева до 2960оС  -  10-15 сек.
Длина ядра пламени не более 10-12 мм.
Комплектация ПГСП 5/0.5Ш
Кислородный баллон заправляемый, объем 5 л. - 1 шт.
Баллон MAPP одноразовый, заправленный, объем 1 литр - 1 шт.
Редуктор кислородный  БКО 50Al - 1 шт
Редуктор MAPP  БПО 5-3 - 1 шт.
Горелка  Г-2 (2,3) - 1 шт
Рукав кислородный  ф 6,3 мм. - 5,0 м.
Рукав ацетиленовый ф 6,3 мм. - 5,0м.
Штатив - 1 шт.
Применение ПГСП 5/0.5Ш
Для приведения  газосварочного поста ПГСП 5/0.5Ш в рабочее состояние необходимо:

Произвести заправку кислородом  кислородный баллон.
Присоеденить редукторы к баллонам.
Проверить все соединения на предмет утечки газов.
Открыть вентиль на баллоне c MAPP-газом. Отрегулировать редукционным регулятором давление на выходе редуктора.
Открыть вентиль на кислородном баллоне. Показание на манометре высокого давления кислородного редуктора не должно превышать 15 МПа.Отрегулировать редукционным регулятором давление на выходе  кислородного редуктора (наибольшее рабочее давление 1.25 МПа).
С помощью красного и синего вентилей горелки отрегулировать пламя таким образом, чтобы можно было осуществлять пайку.
По окончании работы закрыть синий и красный вентили горелки. Закрыть вентиль на кислородном баллоне и отсоединить редуктор от баллона с MAPP-газом.
Требования безопасности
При выполнении работ соблюдать требования ДСТУ-2448 «Кислородная резка, требования безопасности».
К работе с газопламенным оборудованием допускать лиц старше 18 лет, прошедших соответствующее обучение, инструктаж и проверку знаний требований безопасности в соответствии с действующими нормативно-техническими документами и имеющими соответствующее разрешение.
Эксплуатацию пропанового и кислородного баллонов осуществлять в соответствии с «Правилами безопасности в газовом хозяйстве».
Запрещается проводить работы при механических повреждениях и разгерметизации шлангов и их соединений, работать в промасленной одежде, использовать промасленный инструмент.
