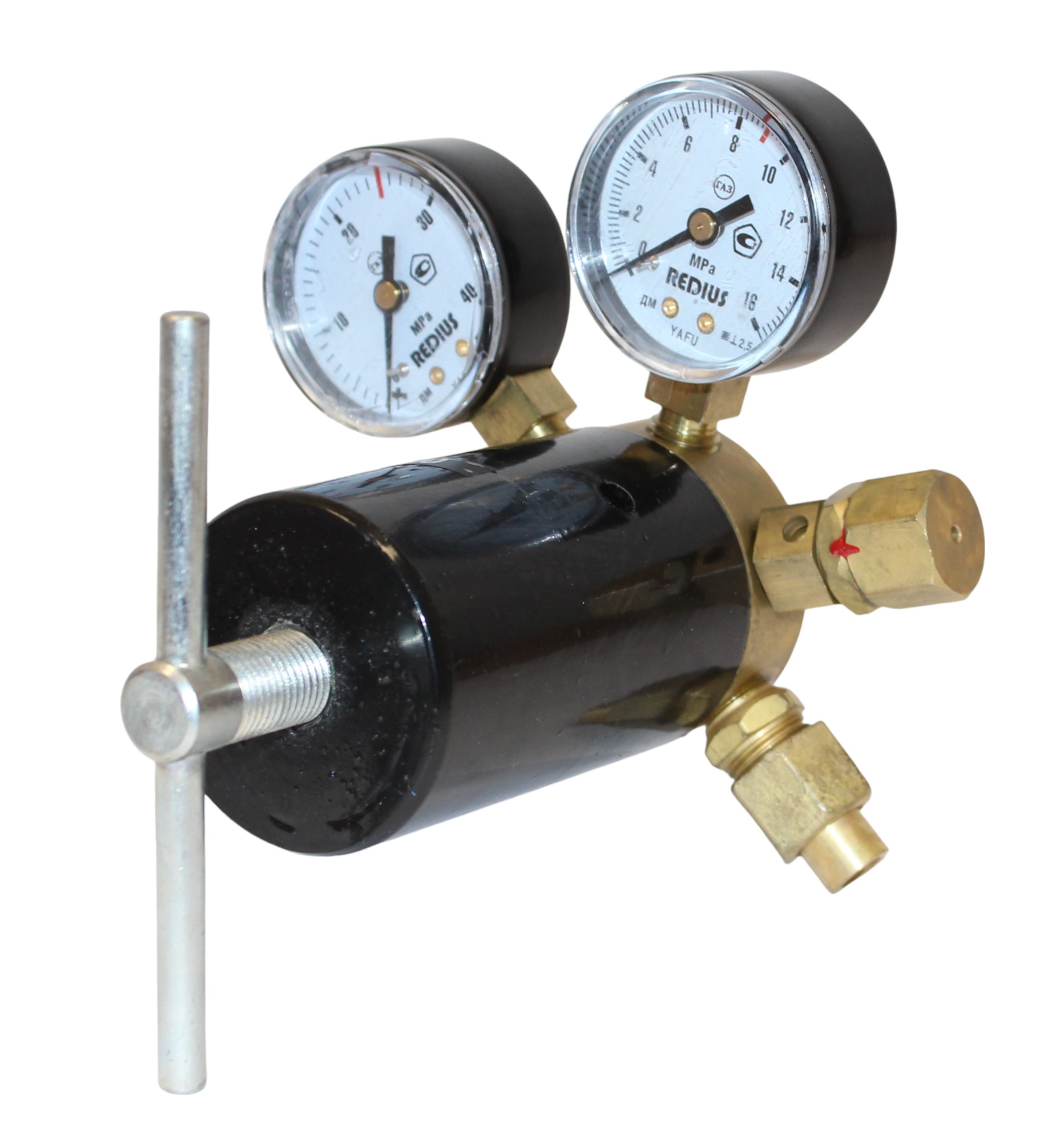

Редуктор высокого давления РВ-90 (РЕДИУС)

Редуктор высокого давления РВ-90 — баллонный редуктор производства ООО «Редиус 168» для воздуха и других неагрессивных газов: азота и аргона. Понижает давление газа из баллона до рабочего и автоматически поддерживает его постоянным. Изготовлен по ТУ 3645-012-56164015-2013, ГОСТ 13861-89 и ГОСТ 12.2.008.

Самый мощный в линейке

Наибольшее давление на входе 25 МПа (250 кгс/см²), рабочее — до 9 МПа (90), пропускная способность 155 м³/ч. Это параметры для наполнительных и перепускных рамп, испытательных стендов и пневмосистем высокого давления, а не для сварочного поста. Для сравнения: кислородный РК-70 той же конструкции держит до 7 МПа и 100 м³/ч.

Присоединение — проверьте до заказа

В базовом исполнении вход выполнен под резьбу W24,32×1/14″, а выход М16×1,5. Это отличает РВ-90 от исполнений 1 и 2, где вход стандартный G3/4-B. Если на баллоне обычный вентиль под G3/4, базовое исполнение не встанет — нужно РВ-90 исп.1 или исп.2. Манометры на 40 МПа для баллона и на 16 МПа для рабочей камеры, предохранительный клапан начинает выпуск не ниже 11,7 МПа, фильтр ЭФ-2 на 50 мкм.

Габариты 144×135×144 мм, масса 2,0 кг, из них 1,27 кг латуни. Исполнение УХЛ3, диапазон от −30 до +50 °C. Ремонт с разборкой завод разрешает только персоналу, прошедшему обучение по ремонту газосварочной аппаратуры. Между редуктором и аппаратурой ставятся предохранительные устройства; весь ряд — в разделе двухступенчатые и сетевые редукторы.
