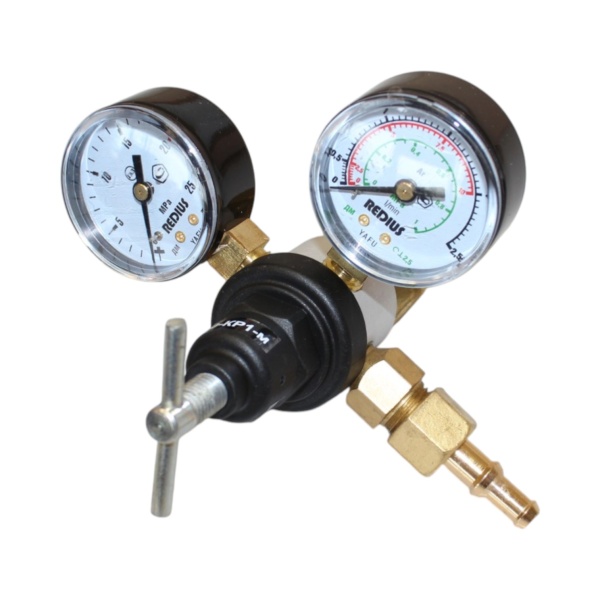

Регулятор расхода ставят на баллон с защитным газом, когда на выходе важно не давление, а количество газа в минуту. По паспорту «Редиуса» он понижает давление газа из баллона и автоматически держит постоянным заданный расход. Поэтому шкалы на регуляторе размечены в литрах в минуту, а не в мегапаскалях.
Как подобрать регулятор по марке
Буквы в начале марки называют газ, число после дефиса — наибольший расход в л/мин:
- У-30 — углекислый газ, до 30 л/мин;
- АР-10, АР-40, АР-150 — аргон, до 10, 40 и 150 л/мин;
- А-30, А-90 — азот;

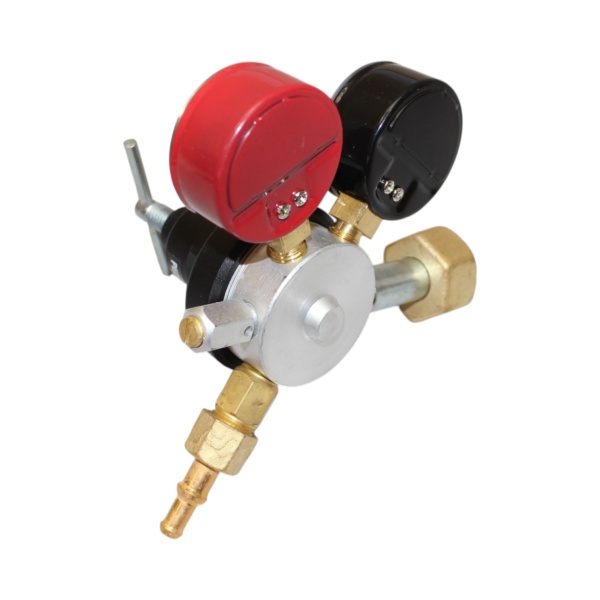

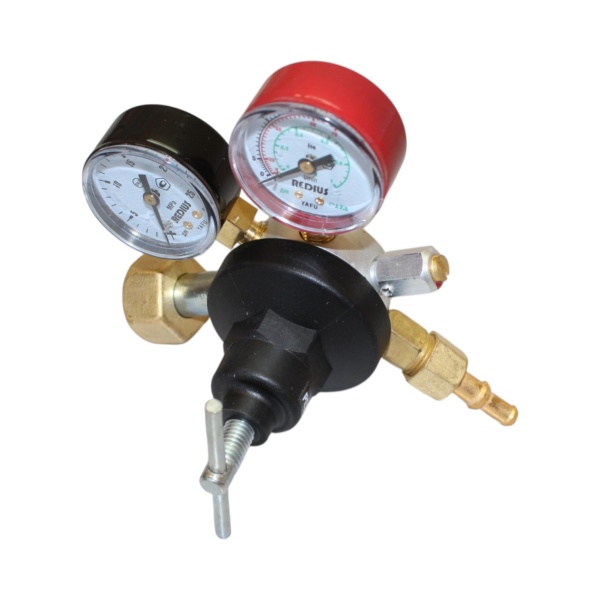

- Г-70 — гелий;
- У-30/АР-40 — комбинированный: углекислый газ или аргон.
За маркой газа идут признаки исполнения. КР — обычный, крупногабаритный корпус, «-м» — малогабаритный. Буква Р означает ротаметр вместо стрелочного указателя расхода, Р2 — два ротаметра. П и П1 — встроенный подогреватель на 36 и 220 В. Подробный разбор с таблицами паспортных характеристик — в статье «Регулятор расхода газа для полуавтомата: как выбрать».
Подогреватели и комплектующие
Углекислотные и комбинированные регуляторы без подогрева паспорт допускает к работе только от +5 °C. На мороз берут исполнения П и П1 или отдельный подогреватель ПУ-1, который ставится между баллоном и регулятором, — они собраны в разделе подогревателей. Колбы ротаметров, манометры и другие запчасти — среди комплектующих к редукторам и регуляторам.
Вопросы о регуляторах расхода
Можно ли поставить регулятор на баллон с другим газом?
Нет. Регуляторы для разных газов отличаются наибольшим давлением на входе — 10 МПа у углекислотных и 20 МПа у аргоновых, азотных и гелиевых, — а также дюзами и настройкой предохранительного клапана. Работать регулятор должен только на том газе, который указан в марке.
Что входит в комплект?

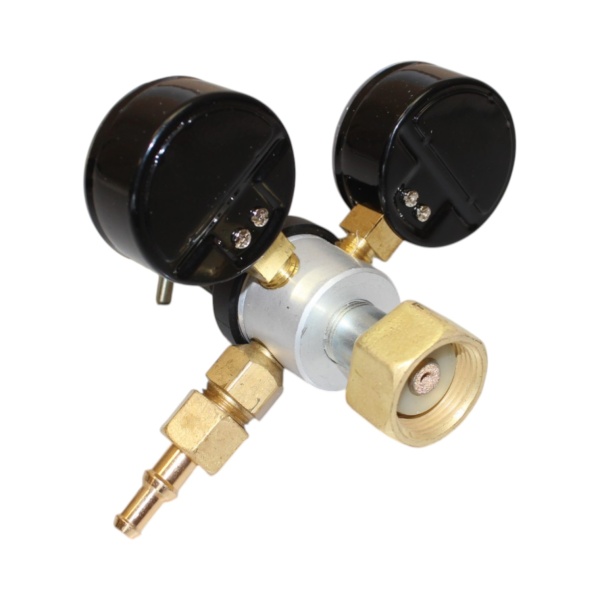

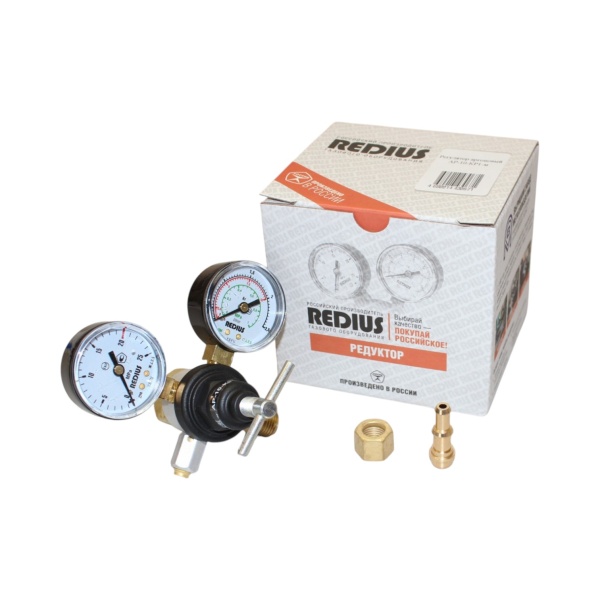

В коробке — сам регулятор, паспорт, гайка 19 и универсальный ниппель, на который надевают рукав 6,3 или 9 мм. У исполнений с двумя ротаметрами ниппелей и гаек по два. К вентилю баллона регулятор присоединяется гайкой с резьбой G 3/4.

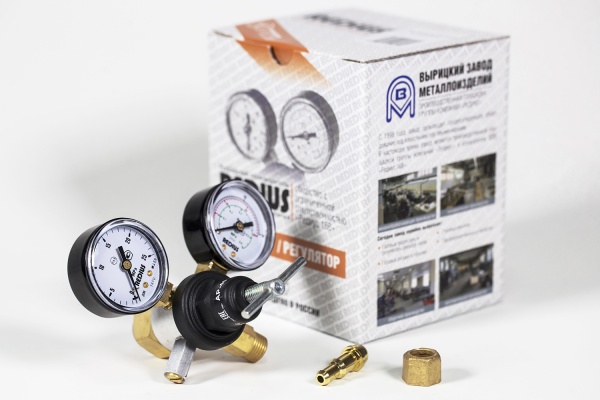

Что даёт исполнение «с поверкой»?
У такого регулятора поверен манометр: при одинаковом давлении его показания сравнили с эталонным прибором. В паспорте стоит отметка о поверке и индивидуальный номер, который вносится в реестр «Аршин».
Чем регуляторы «(ДОКА)» отличаются от регуляторов «Редиуса»?
Регуляторы с маркой «(ДОКА)» производятся в Китае. По характеристикам они не отличаются от регуляторов «Редиуса» той же марки, разница — во внешнем виде и материале крышки.
