Регулятор У-30 рассчитан на углекислый газ, на котором работают полуавтоматы. По паспорту «Редиуса» давление на входе у него до 10 МПа, расход — до 30 л/мин. В разделе собраны исполнения, которые отличаются набором приборов, размером корпуса и подогревом.
Исполнения У-30
- У-30-КР1 — один прибор, стрелочный указатель расхода; манометра давления на входе нет;

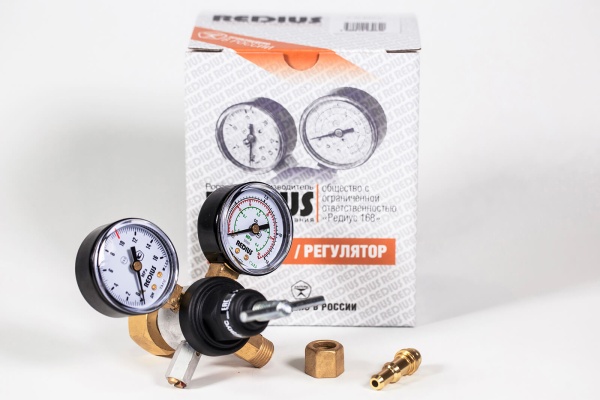

- У-30-КР2 — к указателю расхода добавлен входной манометр;

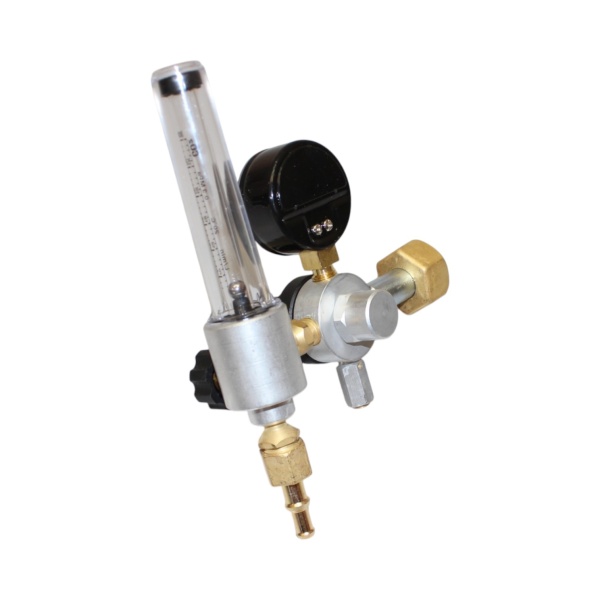

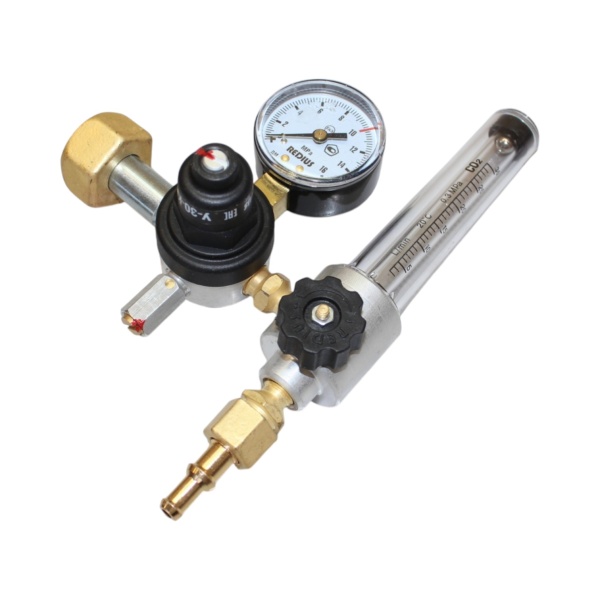

- -Р — расход показывает ротаметр с поплавком, -Р2 — два ротаметра с отдельными выходами; входной манометр у ротаметрических исполнений есть всегда;
- -м — малогабаритный корпус: У-30-КР1-м весит не более 0,45 кг против 0,59 кг у У-30-КР1;
- П и П1 — встроенный подогреватель на 36 или 220 В.
Холод и обмерзание
Углекислота хранится в баллоне в сжиженном виде и при отборе сильно охлаждается. Поэтому без подогрева углекислотный регулятор по паспорту работает только при температуре от +5 до +50 °C. Со встроенным подогревателем или с отдельным ПУ-1 нижняя граница — −30 °C. Если на одном посту, кроме углекислоты, нужен ещё и аргон, посмотрите универсальные регуляторы У-30/АР-40.
Вопросы об углекислотных регуляторах
У-30-КР1 или У-30-КР2 — какой выбрать?
По газу и расходу они одинаковы. Разница в манометре давления на входе: у КР2 он есть, у КР1 — нет, поэтому КР2 немного тяжелее, 0,64 кг против 0,59.
Что лучше для работы на морозе: П, П1 или отдельный ПУ-1?
В исполнении П подогреватель подключают к источнику 36 В, переменного или постоянного тока, а П1 включают в заземлённую розетку 220 В; корпус в обоих случаях прогревается до 50 ± 5 °C. Если регулятор уже есть, к нему докупают подогреватель ПУ-1 на 36 В или ПУ-1-220В: с ним регулятор без подогрева работает до −30 °C при расходе до 30 л/мин.
Почему у У-30-КР1-Р наибольший расход 25 л/мин, а не 30?
Рабочее давление ротаметрических регуляторов выставлено на заводе — 0,3 МПа у углекислотных, и при такой настройке ротаметр пропускает до 25 л/мин. Цифра 30 в марке — наибольший расход стрелочных исполнений при наибольшем рабочем давлении. Меньше 1 л/мин ротаметр У-30 не измеряет.
Нужен ли подогреватель малогабаритному регулятору в тёплом цехе?
Для У-30-КР1-м и У-30-КР2-м паспорт рекомендует ставить ПУ-1, если расход больше 16,7 л/мин. Температура в этой рекомендации не оговаривается.
