СХЕМЫ ПОДКЛЮЧЕНИЙ ПРЕДОХРАНИТЕЛЬНЫХ УСТРОЙСТВ REDIUS:

Схемы подключения затворов предохранительных:
Варианты присоединения предохранительных клапанов Редиус
Варианты подключений предохранительных затворов, предназначенных для предотвращения прохождения обратного удара (пламени), возникающего при газопламенной обработке металлов, в защищаемое оборудование (баллон).Схема подключение предохранительных клапанов кислород
Варианты подключений предохранительных затворов, предназначенных для предотвращения прохождения обратного удара (пламени), возникающего при газопламенной обработке металлов, в защищаемое оборудование (баллон).

Схемы подключения клапанов обратных:

Схема подключения

Схема подключения кислород

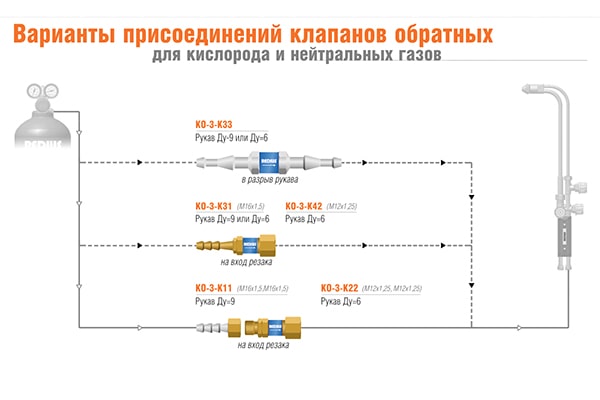

Варианты подключений клапанов обратных, предназначеных для предотвращения обратного потока газа в резиновые рукава при газопламенной обработке металлов.

Обратный клапан (ОБК, ОБГ)

Для предотвращения противотока газа в кислородных и газовых рукавах применяется обратный клапан (ОБК, ОБГ) такой клапан устанавливается на резак или горелку блокирует обратный удар но экспериментальным путем доказано что такой клапан не в состоянии полностью защитить от пламени обратного удара, поэтому для максимальной безопасности стоит применять также огнепреградительное устройство, так называемый огнепреградительный клапан.

Огнепреградительный клапан отличается от обратного тем, что, кроме запирающего золотника, в него встроен пламегасящий элемент. При возникновении обратного удара фронт пламени проходит через пламегасящий элемент, где происходит его затухание, а ударная волна запирает золотниковое устройство, мгновенно прекращая подачу газа в горелку и выполняя, таким образом, одновременно и функции обратного клапана.

Принципиальная схема работы клапана обратного огнепреградительного.

Принципиальная схема работы клапана

Варианты присоединения

Варианты присоединения кислород
Варианты подключение клапанов обратных и огнепреградительных для горючих газов
Схема для резки металла
Схема для сварки металла

Клапаны огнепреградительные КОГ, КОК

Данное видео даст понять зачем нужны предохранительный устройства при газосварочных работах в частности огнепреградительный клапан

Отличие огнепреградительного от обратного клапана (видео)

Многие покупатели газосварочного оборудования не понимают разницы в данных устройствах и задают массу вопросов. Данное видео дает ответы на такие вопросы.
