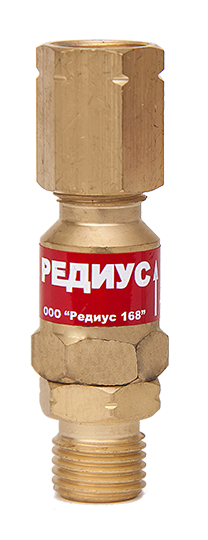

Клапан обратный КО-3-Г22 (РЕДИУС)

Исполнение под М12

Двойка в обозначении КО-3-Г22 — это резьба М12×1,25. У клапана для горючего газа она левая, и стоит на обеих сторонах: М12×1,25LH на входе и на выходе. Исполнение нужно для резаков и горелок, у которых штуцер горючего газа сделан под М12, а не под М16. На штуцер М16 клапан не встанет — для него есть КО-3-Г11.

Газы и пределы

Рабочая среда — пропан-бутан, ацетилен или метан. Пределы для горючего газа у всей серии одни: 5 м³/ч и 0,3 МПа. Габарит клапана — 21,6 на 85 мм, вес — до 60 граммов. Клапан выпускается в климатическом исполнении УХЛ2, работает при температуре от −30 до +50 °C.

Установка

Перед присоединением проверяют резьбу и уплотнения: грязи, масла и жира на них быть не должно. Стрелка на этикетке корпуса должна смотреть по ходу газа. После каждого срабатывания клапана проверяют, свободно ли ходит его запорный элемент и держит ли он. Ремонтировать клапан, пока он под давлением, нельзя: сначала закрывают вентиль баллона.

Кислородный клапан с той же резьбой — КО-3-К22. Оба — в разделе предохранительные устройства, горелки — в разделе газосварочные горелки.
