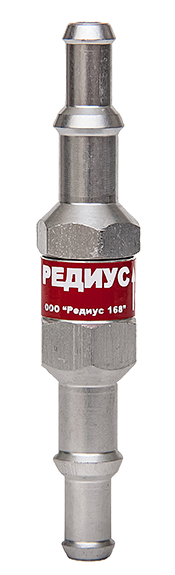

Клапан обратный КО-3-Г33 РЕДИУС)

Ниппели с двух сторон

КО-3-Г33 врезают в рукав горючего газа: на входе и на выходе у него ниппели под рукав 9 и 6,3 мм. Резьбы нет, поэтому клапан не зависит от того, какие штуцеры стоят на резаке или горелке. Гайка в комплект не входит — у КО-3 так только в двух исполнениях, К33 и Г33. Паспорт прикладывается к клапану, а при поставке партией — один на десять штук.

Где это пригодится

Когда пост уже собран и клапан нужно добавить, не меняя присоединений. Или когда аппаратура на посту разная и резьба у неё не совпадает. Газы — пропан-бутан, ацетилен, метан; пропускная способность — до 5 м³/ч, рабочее давление — до 0,3 МПа.

Не перепутать направление

Концы у клапана в разрыве рукава одинаковые, ориентироваться нужно по стрелке на этикетке корпуса: она указывает, куда течёт газ в линии. Клапан, поставленный наоборот, перекроет подачу. Клапан рассчитан на работу от −30 до +50 °C. Раз в полгода его снимают и проверяют, свободно ли ходит запорный элемент и держит ли он обратное давление.

Кислородный клапан в разрыв рукава — КО-3-К33. Оба — в разделе предохранительные устройства, рукава — среди газосварочных рукавов.
