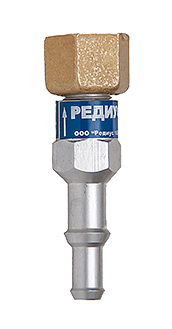

Клапан обратный КО-3-К31 (РЕДИУС)

Подключение

КО-3-К31 — кислородный обратный клапан Редиуса. Кислородный рукав 9 или 6,3 мм надевают на его входной ниппель, а выходной резьбой М16×1,5 клапан крепят на кислородный штуцер резака или горелки. Через него проходит до 40 м³/ч кислорода при давлении не выше 1,25 МПа.

Проверка раз в полгода

Паспорт предписывает проверять клапан перед присоединением и не реже одного раза в шесть месяцев. Подвижность проверяют коротким нажатием стержня диаметром 3–4 мм на торец клапана со стороны входа. Чтобы убедиться, что он держит, на выход подают азот или воздух без масла и опускают клапан в воду. Пузырей со стороны входа быть не должно.

После срабатывания

Если клапан закрылся из-за обратного тока, его снова проверяют на подвижность и работоспособность и только потом продолжают работу. Если неисправность найдена, клапан снимают: подтягивать или ремонтировать его, пока он под давлением, нельзя.

Для линии горючего газа — КО-3-Г31. Все исполнения КО-3 и затворы ЗП-3 — в разделе предохранительных устройств; резаки, на которые ставят клапан, — среди газовых резаков.
