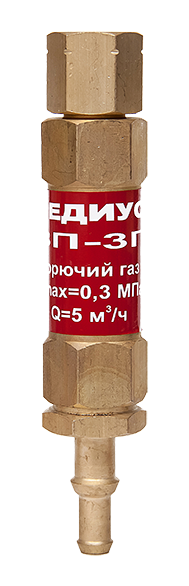

Затвор предохранительный ЗП-3Г-231 (РЕДИУС)

Ниппель на входе

ЗП-3Г-231 ставят на вход резака или горелки, как и ЗП-3Г-211. Отличие — в способе подключить рукав. У 211 обе стороны резьбовые. У 231 на входе ниппель под рукав 6,3 и 9 мм: рукав надевают прямо на затвор, а сам затвор наворачивают на штуцер горючего газа резьбой М16×1,5 левой. Вторая цифра 3 обозначает этот ниппель, третья 1 — резьбу М16×1,5LH.

Когда удобно

Если рукав приходит к резаку без своего ниппеля и гайки, исполнение 231 закрывает подключение одной деталью. Масса — 0,164 кг, пропускная способность — 5 м³/ч, рабочее давление — до 0,3 МПа. Газы — ацетилен, пропан-бутан, метан.

Правила установки

Направление стрелки на корпусе должно совпадать с движением газа — от рукава к резаку. Присоединительные элементы перед монтажом осматривают: следов грязи, масла и повреждений быть не должно. Работать с затвором можно в мороз до −30 °C и в жару до +50 °C. Гайка в комплекте, её могут прислать уже установленной.

Кислородный вариант — ЗП-3К-231. Все исполнения затворов — в разделе предохранительные устройства, рукава под ниппель — в разделе газосварочных рукавов.
