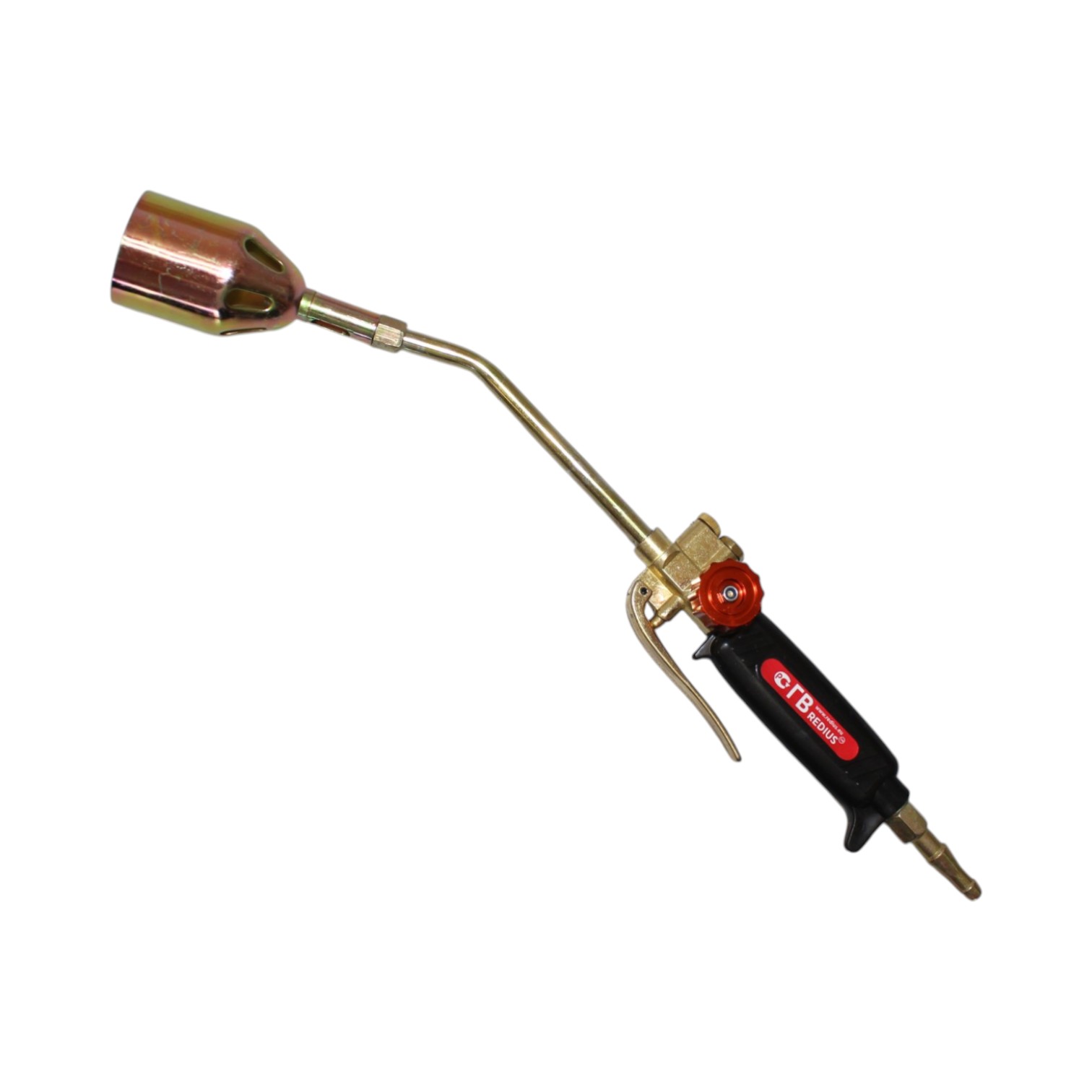

Горелка газовоздушная ГВ-110-Р (РЕДИУС)

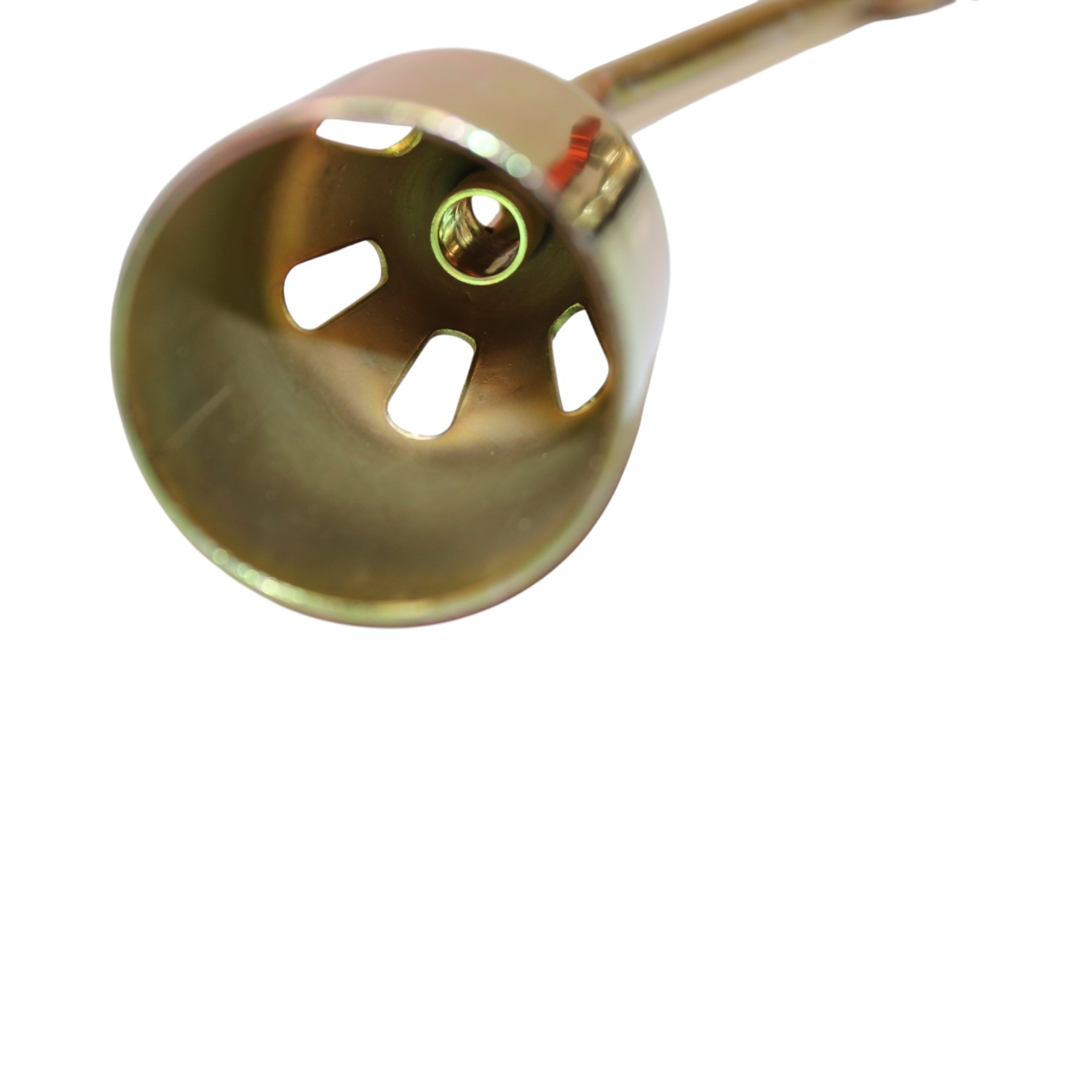

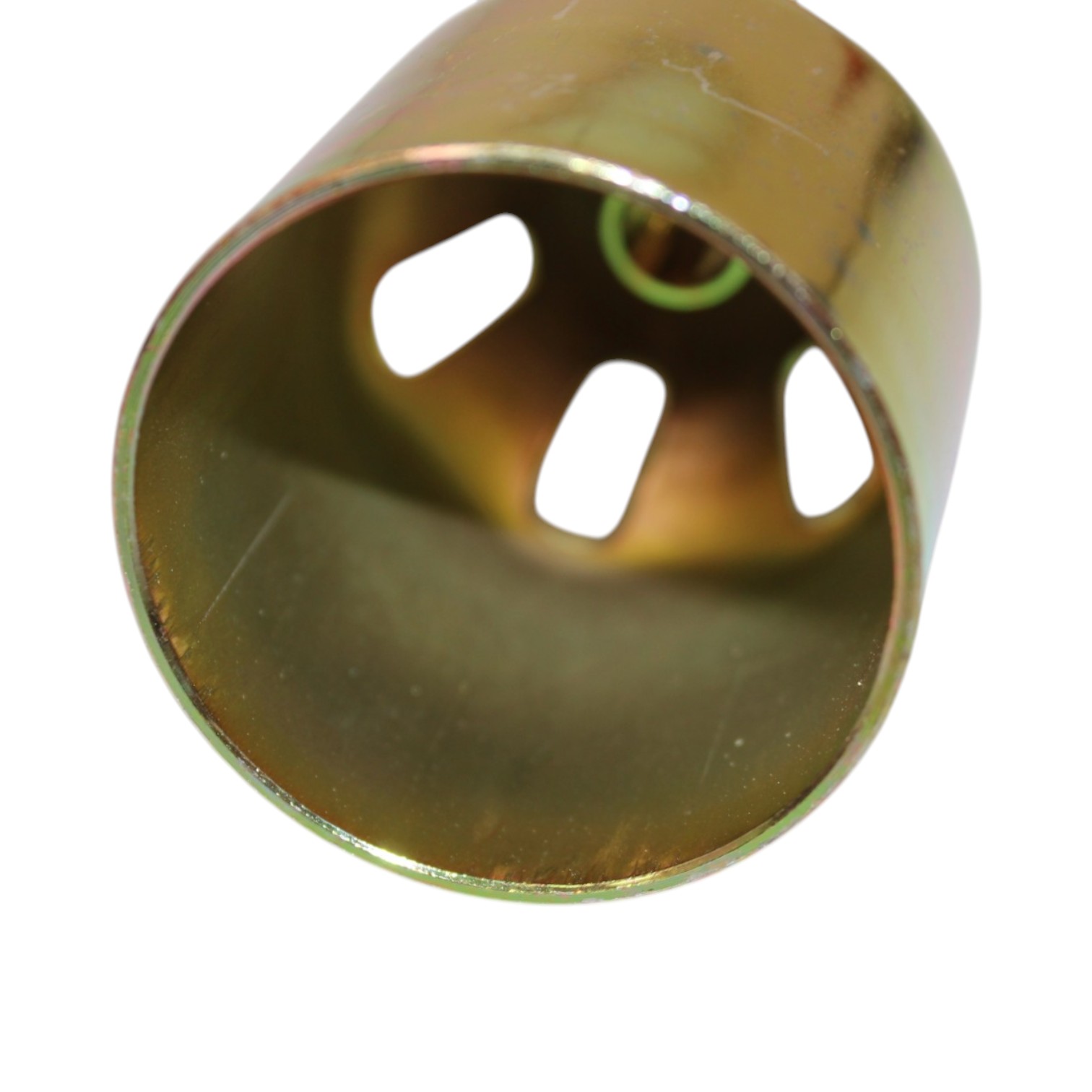

Стакан 50 мм на коротком наконечнике

ГВ-110-Р — единственная в серии горелка, где стакан 50 мм стоит на коротком наконечнике 200 мм. Поэтому она самая короткая из «пятидесятых»: длина — 458 мм, а у ГВ-111-Р с тем же стаканом и наконечником 600 мм — 950 мм. Мощность у них одинаковая, разница в том, на каком расстоянии от рук работает пламя.

Параметры

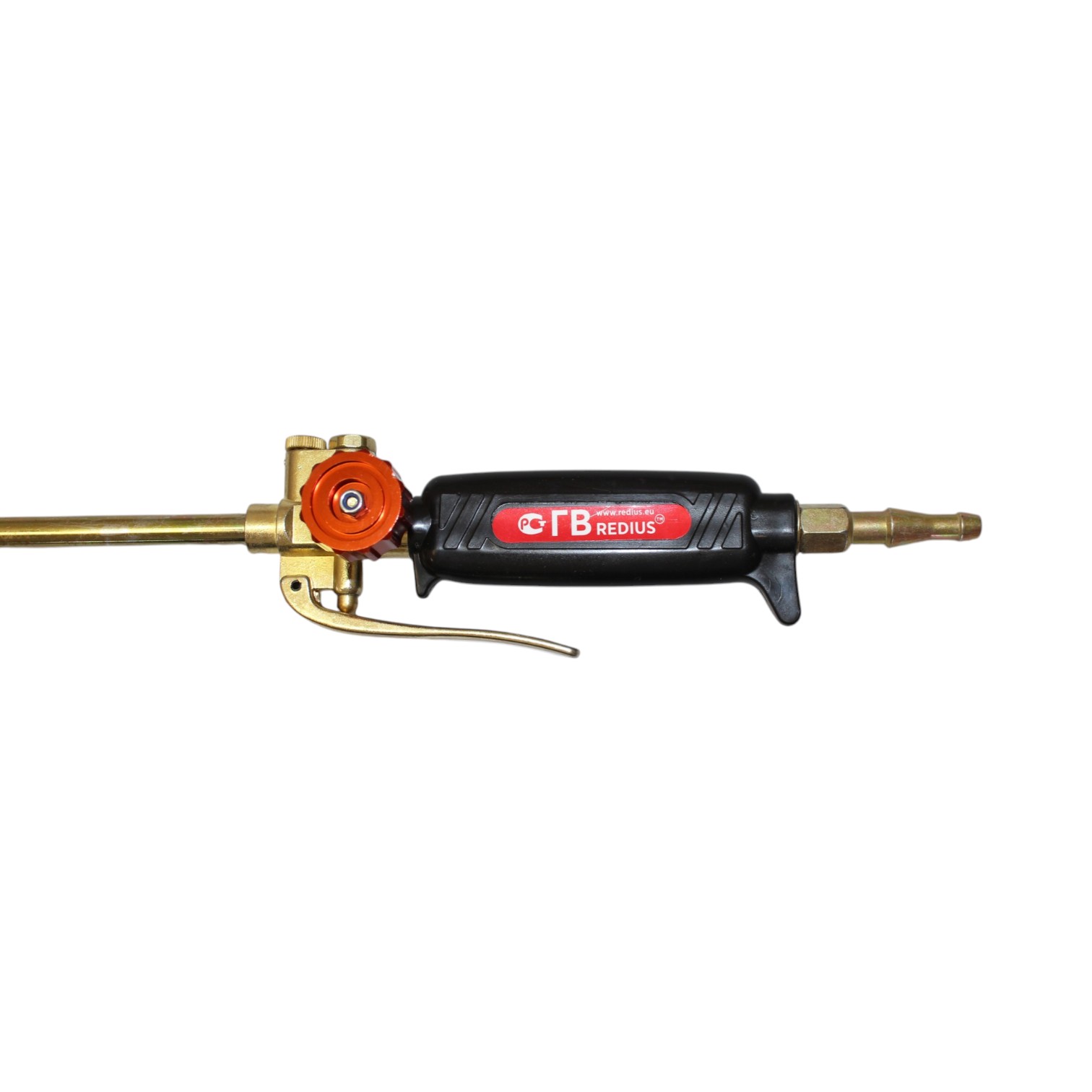

Расход пропан-бутана — 2,2 м³/ч при давлении 0,25 МПа. Габариты — 458×140×50 мм, масса в комплекте — не более 384 г, в упаковке — 442 г. Исполнение рычажное: с дежурным факелом, который горит, пока рычаг отпущен.

Розжиг

Редуктором выставляют давление газа по паспорту горелки. Затем при нажатом рычаге открывают вентиль горючего газа на пол-оборота и поджигают смесь. Вентилем доводят пламя до резко очерченного ядра; паспорт отмечает, что нормальное пламя получается при не полностью открытом вентиле. Перед работой проверяют, нет ли утечки через сальники, вентиль и накидную гайку.

Модели с длинным наконечником — в разделе газовоздушные горелки. Обратный клапан на пропановую линию — среди предохранительных устройств.
