Газовый резак подбирают под три условия: какой газ будет в баллоне, металл какой толщины придётся резать чаще всего и где предстоит работать — на столе, на полу цеха или на металлоломе. Разберём выбор по шагам, опираясь на ГОСТ 5191-79 и маркировку резаков «Редиус», из которых в основном состоит раздел газовых резаков ТД «Дока».

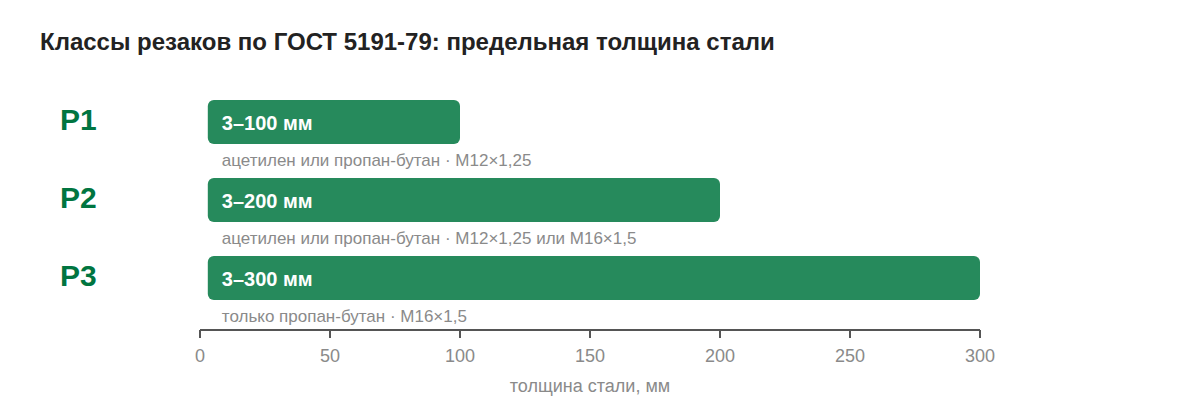

Класс резака: Р1, Р2 или Р3
ГОСТ 5191-79 делит ручные инжекторные резаки на три типа. Цифра после буквы Р — это не номер модели, а класс мощности: от него зависит предельная толщина стали и присоединительные размеры.
| Тип | Толщина стали, мм | Горючий газ | Резьба штуцеров | Длина, не более | Масса, не более |
|---|---|---|---|---|---|
| Р1 | 3–100 | ацетилен или пропан-бутан | М12×1,25 | 500 мм | 1,0 кг |
| Р2 | 3–200 | ацетилен или пропан-бутан | М12×1,25 или М16×1,5 | 580 мм | 1,3 кг |
| Р3 | 3–300 | только пропан-бутан или природный газ | М16×1,5 | — | 1,3 кг |
Из таблицы видно две вещи. Первая: у резака Р1 есть предел — 100 мм, «резать им всё подряд» не получится. Вторая: класс Р3 по стандарту бывает только пропановым, поэтому у «Редиуса» верхний ацетиленовый класс — Р2А, а пропановый — Р3П. Если же вы режете лист и профиль толщиной в несколько сантиметров, запаса хватит у резака любого класса, в том числе у самого лёгкого по ГОСТу класса Р1 — например, Р1П производства «Редиус 168» под маркой «ДОКА».
Мундштуки: что лежит в коробке
Класс говорит о возможностях резака, а толщину, которую он режет прямо сейчас, задаёт установленный мундштук. Стандарт закрепляет за каждым номером свой диапазон:
| № мундштука | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|---|
| Толщина стали, мм | 3–8 | 8–15 | 15–30 | 30–50 | 50–100 | 100–200 | 200–300 |
Это общая шкала ГОСТа, а таблицы режимов у производителей свои. В паспортах трёхтрубных пропановых резаков «Редиус» внутренний мундштук №2 рассчитан на 25–75 мм у моделей без буквы М и на 15–30 мм у серии М. Поэтому номер под свою толщину сверяйте с паспортом конкретного резака, а не с общей таблицей.
Второй момент — комплект. Резак класса Р3 справится с 300 мм, только если в коробке есть мундштуки на такую толщину; у «Редиуса» состав комплекта зашифрован в индексе (об этом ниже). Недостающие номера докупают отдельно в запасных частях к резакам. Мундштуки привязаны к серии: у «Редиуса» внутренние обозначаются P, наружные для Р3П-31, -32 и -33 без буквы М — PNM, для ацетиленовых Р2А — ANM. На каждый мундштук по ГОСТу наносят номер и исполнение (А или П), так что перепутать их при заказе сложно.
Ацетилен или пропан
Ацетилен даёт самое горячее пламя из распространённых газов — около 3100 °C против примерно 2800 °C у пропана с кислородом. Металл прогревается быстрее, рез начинается легче, это заметно на тонком листе. Ещё одно отличие закреплено в ГОСТе: резаки ацетиленового исполнения рассчитаны на работу при температуре воздуха до −40 °C, пропанового — до −20 °C.
Пропан-бутан дешевле и доступнее, поэтому большинство покупателей выбирают пропановые модели, например Р3П-02М. Кроме того, только пропановый резак бывает класса Р3, то есть рассчитан на толщину до 300 мм. Ацетиленовые — например, Р2А-02М — берут, когда на участке уже стоит ацетиленовое оборудование или важна скорость прогрева.
Если газ может меняться, посмотрите универсальные резаки вроде Р3П/2А-02М: они работают и на пропане, и на ацетилене. Какие мундштуки для какого газа идут в комплекте, указано в паспорте; ставить ацетиленовый мундштук на пропановый резак нельзя.

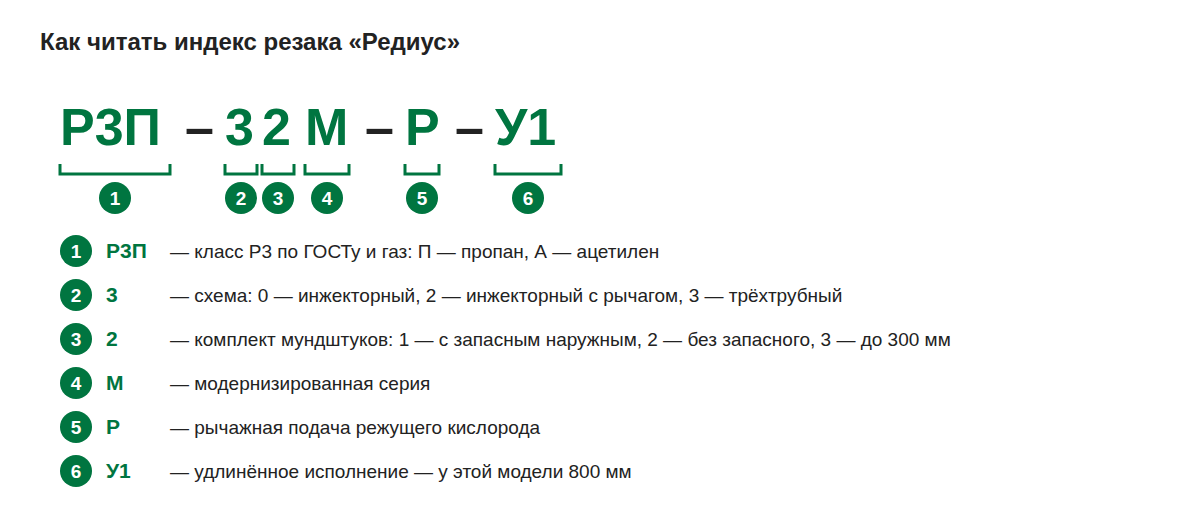

Как читать индекс резаков «Редиус»
Полное название резака «Редиус» читается слева направо:
| Элемент | Что означает |
|---|---|
| Р3П, Р2А, Р3П/2А | класс по ГОСТу и газ: П — пропан, А — ацетилен, через дробь — универсальный |
| первая цифра после дефиса | 0 — инжекторный, 2 — инжекторный с рычагом, 3 — трёхтрубный |
| вторая цифра | комплект мундштуков: 1 — базовый и запасной наружный, 2 — без запасного, 3 — для резки до 300 мм |
| М | модернизированная серия: по данным «Редиуса», каналы подвода газа в головке выполнены так, чтобы обеспечить гарантированную инжекцию горючего газа; у серии своя длина, угол головки и таблица режимов |
| Р в конце | рычажная подача режущего кислорода |
| У, У1, У2 | удлинённые исполнения |
Пример: Р3П-32М-Р-У1 — пропановый трёхтрубный резак серии М, без запасного мундштука, с рычагом, удлинённый до 800 мм. Учтите нюанс: у серии 0х буква У меняет и длину, и угол головки (135°), а У1 означает только другую длину.
Длина и угол головки
Стандартные резаки — около полуметра: у трёхтрубной серии М это 535 мм. Такой длиной удобно вести аккуратный рез по разметке на столе. Удлинённые модели (800 мм, 1000 мм и более) держат руку дальше от пламени и брызг, позволяют резать металл на полу или на земле стоя и выручают при разделке лома; взамен они тяжелее и требуют больше места.

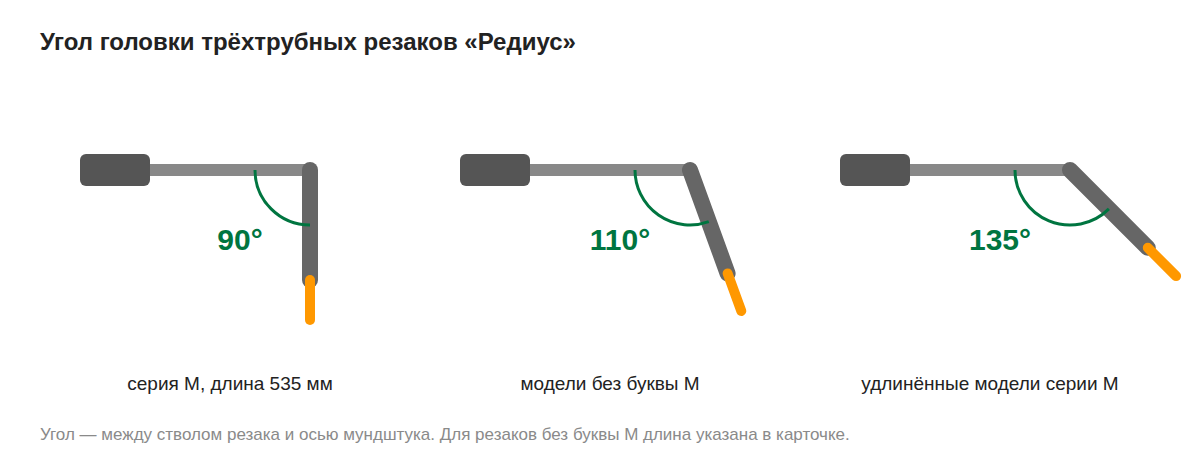

Угол головки подбирают под рабочую позу. У трёхтрубных «Редиус» без буквы М головка стоит под 110°, у серии М — 90° при длине 535 мм и 135° у удлинённых версий.
Вентиль или рычаг
У вентильного резака режущий кислород открывают маховичком — так удобно вести длинный ровный рез с постоянным потоком. У рычажного (буква Р в индексе) струю режущего кислорода включают нажатием на рычаг, подогревающее пламя при этом горит постоянно. Рычаг экономит время, когда резов много и они короткие: демонтаж, разделка лома, нарезка заготовок.
Вес, баланс и присоединение
ГОСТ ограничивает массу: не более 1,0 кг для Р1 и 1,3 кг для Р2 и Р3. Металлические детали по стандарту делают из латуни, ствол допускается из алюминиевых сплавов, мундштуки — из хромовой бронзы или равноценных медных сплавов. Стандарт требует, чтобы резак был уравновешен в руке с учётом рукавов, поэтому при выборе оценивайте его с подключёнными шлангами, а не «голым».
Проверьте резьбу штуцеров: М12×1,25 у Р1, М16×1,5 у Р3, у Р2 возможны оба варианта. Под неё подбирают рукава, ниппели и предохранительные клапаны. Штуцер горючего газа имеет левую резьбу, кислородный — правую, поэтому клапаны для них тоже разные.
Что взять вместе с резаком
Кроме баллонов, редукторов и рукавов, на вход резака ставят обратные или огнепреградительные клапаны — например, ЗП-3-КОГ-211 под резьбу М16. Весь выбор — в разделе предохранительных устройств, а подробнее о защите от обратного удара — в статье о безопасности газовой резки.
Когда нужен другой резак
ГОСТ 5191-79 не распространяется на резку загрязнённой стали, литья и горячего металла, а также на работу при повышенных давлениях кислорода. Для таких задач «Редиус» выпускает резаки повышенной мощности серии РПМ — например, РПМ3-РПК; на какую работу рассчитана конкретная модель, указано в её описании. Если баллон с горючим газом неудобен, например в полевых условиях, альтернатива — бензорезы и керосинорезы: они работают на жидком топливе и кислороде.
Чек-лист перед покупкой
- Газ: пропан, ацетилен или оба.
- Толщина металла: класс резака и номер мундштука по паспорту.
- Комплект мундштуков: есть ли номера под ваши толщины.
- Длина и угол головки под рабочую позу.
- Вентиль или рычаг.
- Резьба штуцеров под имеющиеся рукава и клапаны.
- Доступность запасных мундштуков для выбранной серии.
Вопросы и ответы
Можно ли резать резаком Р1 металл толщиной 150 мм? По ГОСТ 5191-79 предел для Р1 — 100 мм. Для большей толщины нужен резак Р2 или Р3 с подходящим мундштуком.
Подойдут ли ацетиленовые мундштуки к пропановому резаку? Нет. Мундштуки рассчитаны на газ своего исполнения, на них нанесена буква А или П.
Какой резак взять для гаража или дачи? Для листа и профиля толщиной до нескольких сантиметров достаточно пропанового резака стандартной длины с базовым комплектом мундштуков. Удлинённый пригодится, если резать приходится на земле или разбирать металлолом.
