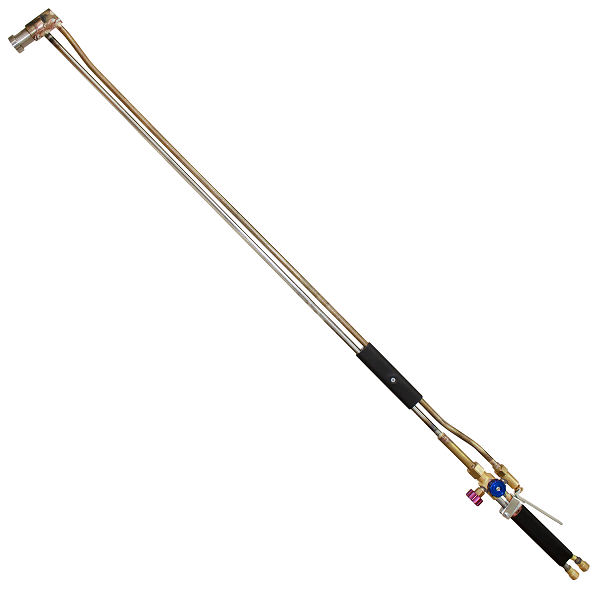

Резак РПМ3–РПК (РЕДИУС)

Резка и строжка одним резаком

РПМ3-РПК — инжекторный резак повышенной мощности «Редиус 168» для двух операций: газокислородной резки (раскроя) и строжки листового и сортового металла из низкоуглеродистых сталей. Предельная толщина реза по паспорту — 500 мм. Горючим может быть пропан или природный газ, окислителем — кислород. Исполнение УХЛ1 и Т1, работа при температуре от −40 до +40 °C.

Какой мундштук для чего

Наружный мундштук — №1. Внутренние №1 и №2 предназначены для строжки, мундштук для резки рассчитан на сталь до 500 мм. Давление кислорода на входе — 1 МПа (10 кгс/см²) для первого номера и 1,2 МПа для остальных. Суммарный расход кислорода — 40–45, 50–55 и 45–50 м³/ч по порядку номеров в таблице. Горючий газ подают под давлением 0,05–0,15 МПа при расходе 4–6 м³/ч.

Управление

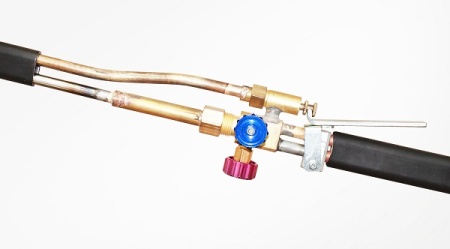

Подогревающее пламя регулируют двумя вентилями — горючего газа и подогревающего кислорода. Режущий кислород при резке и строжке включают рычагом: струя идёт через трубку наконечника и центральный канал внутреннего мундштука. Мощность пламени плавно меняют вентилями, ступенчато — сменой мундштука.

Размеры и комплект

Резак весит до 2,5 кг, габарит — не более 1300×150×70 мм. Присоединение — М16×1,5 для кислорода и М16×1,5LH для газа, номинальный диаметр рукава 9 мм. Поставляется в сборе с ниппелями, с наружным мундштуком и тремя внутренними, ремкомплектом из двух колец и паспортом. Резак изготовлен, обезжирен и испытан по ГОСТ 5191-79. Изношенные мундштуки и другие детали ищите в разделе запчастей к резакам, похожие модели — среди специализированных резаков.
