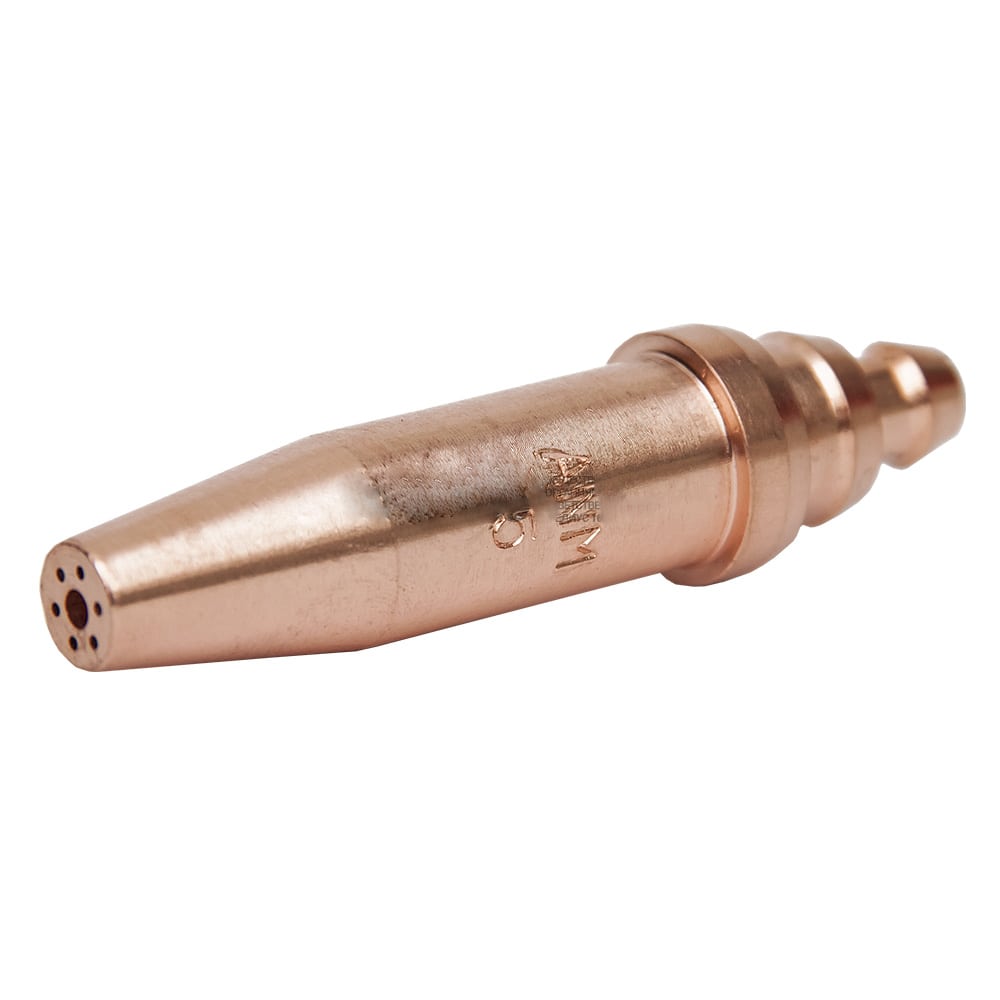

Мундштук ацетиленовый моноблок ANM №5 (РЕДИУС)

Мундштук ацетиленовый моноблок ANM №5 к трёхтрубным резакам Р2А производства ООО «Редиус 168». Режет сталь толщиной от 175 до 225 мм.

Широкий коридор по давлению

У этого номера самый большой разброс рабочего давления кислорода во всём ряду — от 4,5 до 8 кгс/см², тогда как у соседей коридор вдвое уже. Запас нужен, чтобы подстроиться под состояние металла: окалина, ржавчина и неравномерная толщина на такой разделке встречаются постоянно. Давление ацетилена 0,4 кгс/см².

Расход

Кислорода 14,2 м³/ч, ацетилена 1,63 м³/ч. Под такие цифры редуктор и рукава подбирают отдельно, а питание ацетиленом организуют от рампы — одиночный баллон работает считанные часы. Если тот же резак понадобится перевести на пропан, менять придётся только мундштучную группу — паспорт это прямо допускает, инжектора в трёхтрубной схеме нет.

Спаянная конструкция: ацетиленовый мундштук одной деталью, в отличие от пропанового, где внутренний и наружный подбираются в пару. Подходит к Р2А-31, Р2А-32, Р2А-33 и к комбинированным Р3П/2А на ацетилене. Предельный номер ряда — №6 на 225–300 мм. Расходники — в разделе запасных частей к резакам, резаки — среди ацетиленовых резаков.
