На пачке электродов напечатана строка вроде «Э42А-УОНИИ-13/45-3,0-УД / Е 43 2(5)-Б10» — это пример из самого ГОСТа. В ней зашифровано почти всё, что нужно для выбора: прочность шва, вид покрытия, пространственные положения и род тока. Разберём, как её читать по ГОСТ 9466-75 и ГОСТ 9467-75 и как выбрать электроды под задачу.
Тип и марка: в чём разница
Тип электрода задаёт ГОСТ 9467-75 для сварки конструкционных и теплоустойчивых сталей: Э42, Э46, Э50, Э42А, Э50А и другие. Цифры — минимальный предел прочности металла шва в кгс/мм²: у Э46 — 46 кгс/мм². Буква А означает повышенные требования к пластичности и ударной вязкости металла шва — такие электроды берут для ответственных соединений.
Марка — конкретная рецептура покрытия и технология изготовления: МР-3, АНО-21, УОНИИ-13/55, ЛБ-52У. Одному типу может соответствовать несколько марок. Поэтому сравнивать электроды по одной марке мало — важно, к какому типу они относятся и какое у них покрытие.
Как читать обозначение на пачке

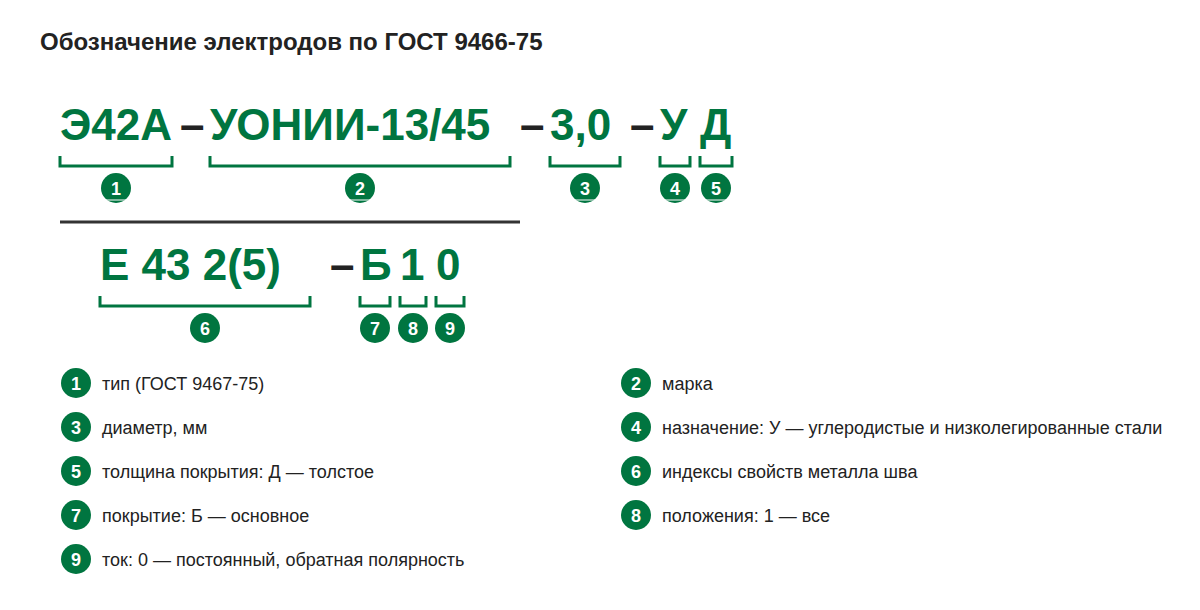

Структуру обозначения задаёт ГОСТ 9466-75. Разберём пример из самого стандарта: электроды УОНИИ-13/45 диаметром 3,0 мм.
| Часть | Что означает |
|---|---|
| Э42А | тип по ГОСТ 9467-75 |
| УОНИИ-13/45 | марка |
| 3,0 | диаметр стержня, мм |
| У | назначение: У — углеродистые и низколегированные стали, Л — легированные конструкционные, Т — теплоустойчивые, В — высоколегированные, Н — наплавка |
| Д | толщина покрытия: М — тонкое, С — среднее, Д — толстое, Г — особо толстое |
| Е 43 2(5) | группа индексов свойств металла шва по ГОСТ 9467-75 |
| Б | вид покрытия (см. ниже) |
| 1 | допустимые пространственные положения |
| 0 | род тока и полярность |
В документации электроды обычно обозначают коротко — маркой, диаметром и стандартом: «УОНИИ-13/45-3,0 ГОСТ 9466-75». Полная строка печатается на этикетке.
Вид покрытия
| Буква | Покрытие | Что важно знать |
|---|---|---|
| Б | основное | прочный и пластичный шов, для ответственных соединений; обычно постоянный ток обратной полярности; обязательна прокалка перед работой |
| Р | рутиловое | легко зажигаются, дуга стабильная, шлак хорошо отделяется; универсальные электроды для большинства бытовых и монтажных работ |
| Ц | целлюлозное | для особых технологий, например сварки корня трубопроводов сверху вниз |
| А | кислое | в быту встречаются редко |
| РЦ, РБ и т. п. | смешанное | сочетает свойства двух видов |
| Ж (добавка) | с железным порошком | порошка в покрытии больше 20 %, выше производительность |
Пространственные положения
| Цифра | Где можно варить |
|---|---|
| 1 | во всех положениях |
| 2 | во всех, кроме вертикального сверху вниз |
| 3 | в нижнем, горизонтальном на вертикальной плоскости и вертикальном снизу вверх |
| 4 | в нижнем и нижнем «в лодочку» |
Если варить предстоит потолочные и вертикальные швы — на трубах, каркасах, конструкциях на месте, — нужны электроды с цифрой 1 или 2.
Род тока и полярность
Последняя цифра обозначения говорит, на каком токе работает электрод:
| Цифра | Постоянный ток | Переменный ток |
|---|---|---|
| 0 | только обратная полярность | не применяется |
| 1, 4, 7 | любая полярность | холостой ход 50, 70 и 90 В соответственно |
| 2, 5, 8 | прямая полярность | холостой ход 50, 70 и 90 В |
| 3, 6, 9 | обратная полярность | холостой ход 50, 70 и 90 В |
Цифра 0 у электродов с основным покрытием встречается часто: их нельзя использовать на трансформаторе переменного тока, только на выпрямителе или инверторе. Обратная полярность — плюс на электроде, минус на изделии.
Как выбрать электроды под задачу
Бытовые и монтажные работы, обычная сталь. Рутиловые электроды типа Э46: МР-3, АНО-21, ОК 46.00 или их зарубежные аналоги класса E6013, например GEKA ELIT. Легко зажигаются, прощают неидеальную подготовку кромок, многие работают и на переменном токе — проверьте цифру в обозначении на пачке.
Ответственные соединения: трубопроводы, несущие конструкции, металл под нагрузкой. Электроды с основным покрытием типа Э50А: УОНИИ-13/55, ЛБ-52У. Шов прочнее и пластичнее, но электроды требуют прокалки, короткой дуги и, как правило, постоянного тока обратной полярности. Как ими варить корень на трубе — в статье «Как заварить трубу на просвет».
Нержавеющая сталь и чугун. Для них нужны специальные электроды, обычными углеродистыми хорошего шва не получить. В каталоге есть, например, EL 308L для нержавейки и ENi 416 для чугуна; область применения указана в карточке.
Не путайте покрытые электроды с вольфрамовыми: вольфрамовые не плавятся, их используют в аргонодуговой сварке (TIG), и они к этой статье не относятся.
В каталоге ТД «Дока» — электроды ESAB, Kobelco, GEKA, Magmaweld, а также под собственной маркой «ДОКА», например рутиловые МР-3. Весь выбор — в разделе сварочных электродов.
Диаметр
Диаметр подбирают по толщине металла и положению шва. Ориентир из практики: для тонкого металла и корневых проходов — 2–2,5 мм, для металла толщиной примерно от 3 до 6 мм — 3–3,2 мм, для более толстого и заполняющих проходов в нижнем положении — 4 мм. В потолочном и вертикальном положениях берут диаметр меньше, чем в нижнем. Рекомендуемый ток для каждого диаметра и положения производитель указывает на пачке.
Хранение и прокалка
Покрытие электродов впитывает влагу, а сырые электроды дают поры и плохо горят. Особенно это критично для основного покрытия. Храните электроды в сухом отапливаемом помещении в закрытой упаковке, а электроды с основным покрытием перед работой прокаливайте по режиму с пачки и держите в термопенале — всё нужное есть в разделе печей и термопеналов.
Признаки испорченных электродов: покрытие отслаивается или осыпается, на нём заметные трещины или следы влаги, электрод «стреляет», плохо держит дугу, шов получается пористым. ГОСТ допускает на покрытии лишь небольшие поверхностные трещины и вмятины.
Вопросы и ответы
Что значит «А» в типе Э50А?
Повышенные требования к пластичности и ударной вязкости металла шва. Электроды с буквой А применяют для ответственных соединений.
Можно ли варить УОНИ-13/55 трансформатором переменного тока?
Если в обозначении стоит цифра 0 — нет: такие электроды рассчитаны только на постоянный ток обратной полярности. Нужен выпрямитель или инвертор.
Какие электроды взять для гаража и дачи?
Рутиловые типа Э46 диаметром 2,5–3 мм — например, МР-3 или АНО-21. Они легко зажигаются и подходят для большинства несложных работ.
Нужно ли прокаливать рутиловые электроды?
Если они хранились правильно, чаще всего нет. Если электроды отсырели, их прокаливают по режиму, указанному производителем на пачке.
