Резак РПМ3–30-Р (РЕДИУС)

Для какой работы

РПМ3-30-Р — инжекторный резак повышенной мощности производства «Редиус 168». По паспорту он рассчитан на ручную газокислородную резку (раскрой) листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. Горючий газ — природный, окислитель — кислород. Климатическое исполнение УХЛ1 и Т1, рабочий диапазон температур — от −40 до +40 °C. Резак входит в раздел специализированных резаков Редиуса.

Мундштуки и режимы

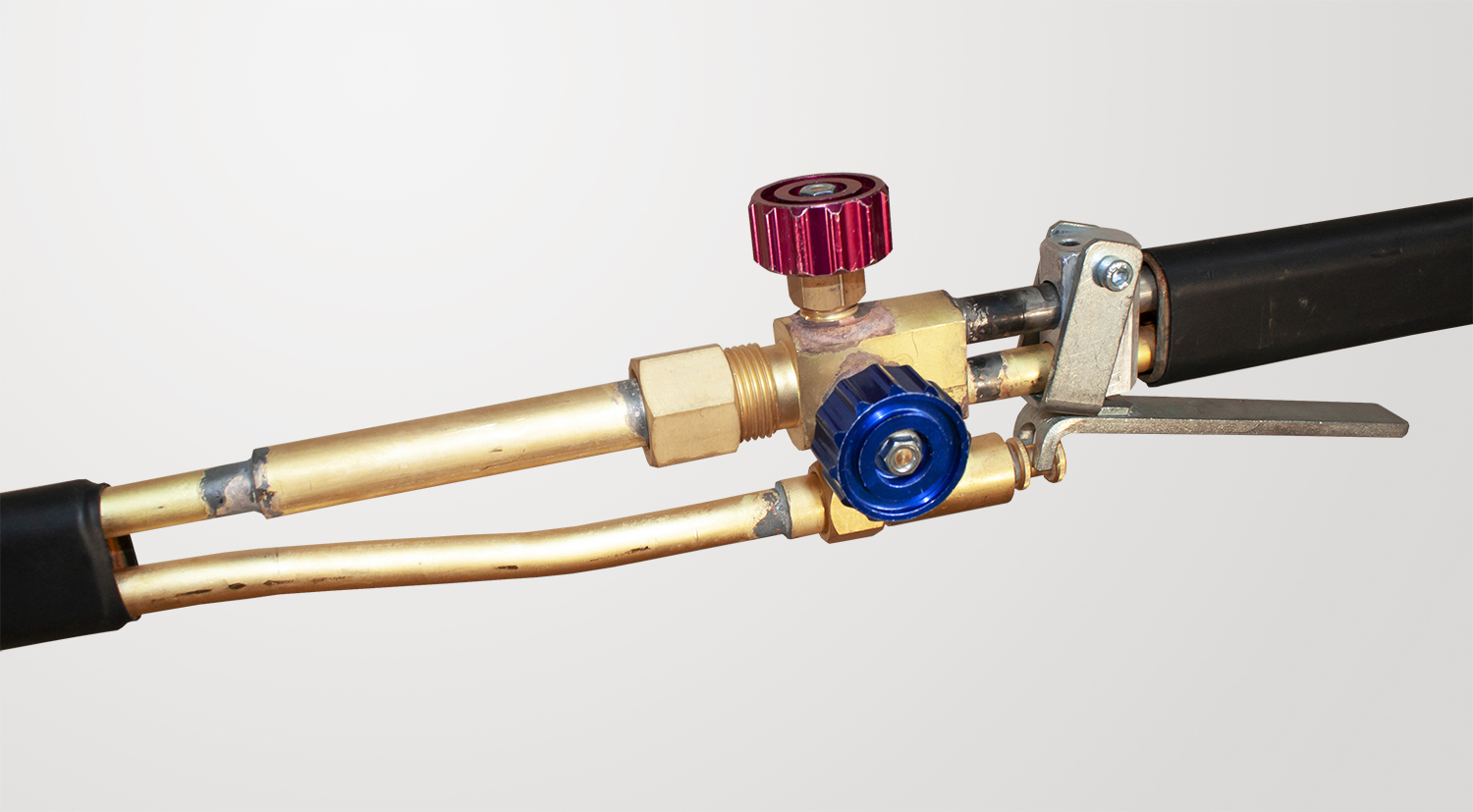

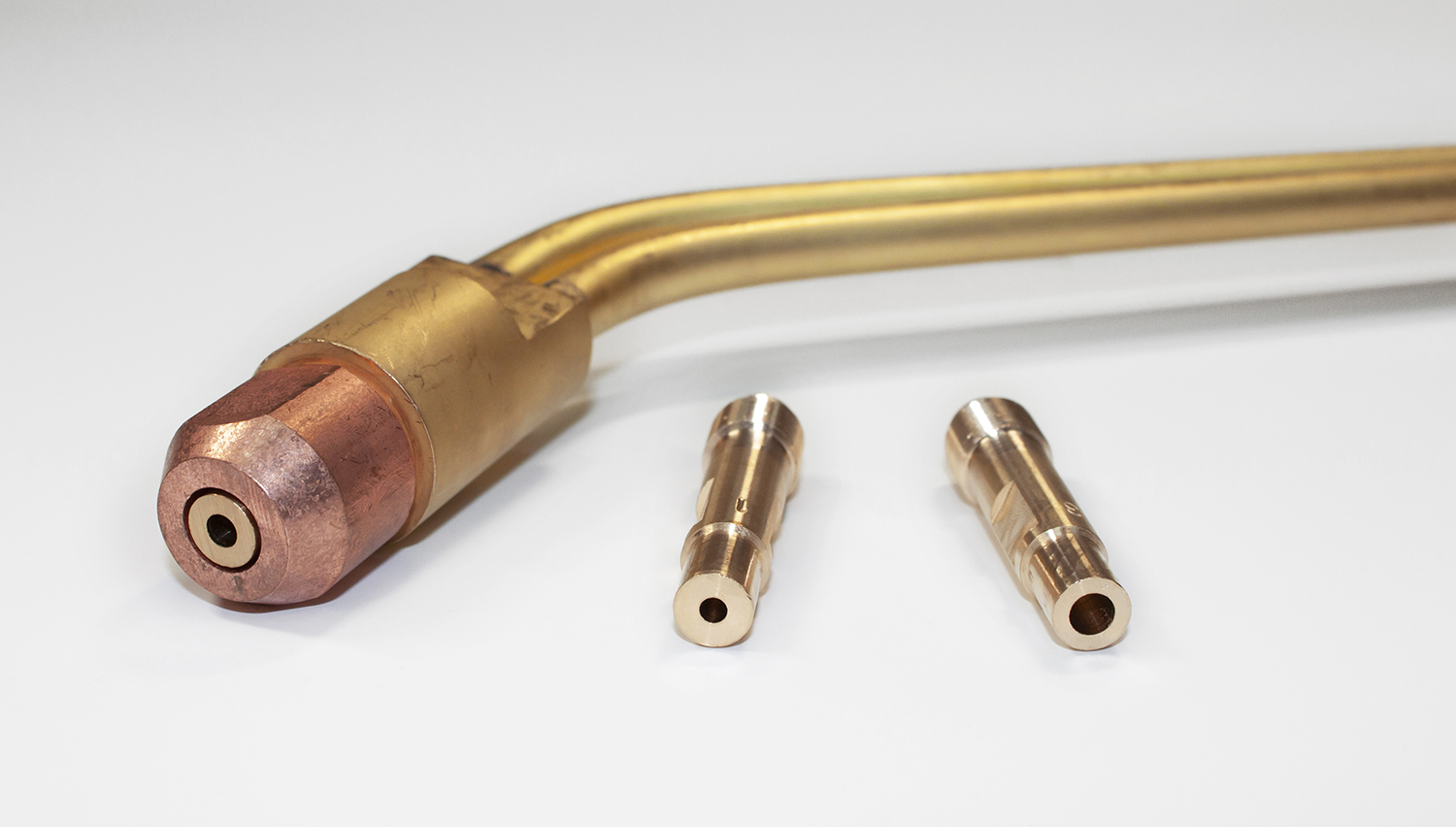

Наружный мундштук один — №1, внутренних три. С №1 режут сталь до 150 мм при давлении кислорода 1 МПа (10 кгс/см²) и суммарном расходе 32–35 м³/ч. №2 рассчитан на 250 мм: 1,2 МПа и 35–40 м³/ч. №3 берёт 300 мм при тех же 1,2 МПа, расход 45–50 м³/ч. Давление природного газа на входе — 0,05–0,15 МПа, расход — 4–6 м³/ч. Плавно мощность и состав смеси меняют вентилями, ступенчато — сменой внутреннего мундштука.

Длина и рукоятка

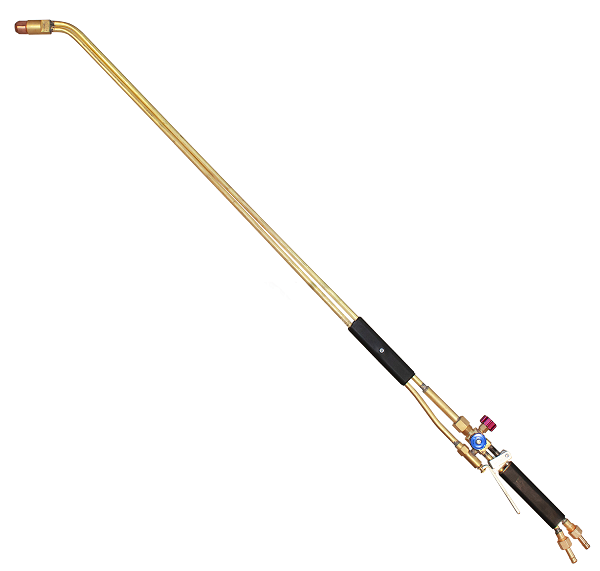

Габарит по паспорту — не более 2000×150×70 мм, масса — до 1,5 кг. Длину резака можно изменить по требованию заказчика, и тогда она указывается в названии. Передняя рукоятка подвижна относительно наконечника: её фиксируют в удобном для резчика положении.

Подключение и поставка

Ниппели крепятся гайками к штуцерам М16×1,5 (кислород) и М16×1,5LH (газ, левая резьба), номинальный диаметр рукава — 9 мм. В комплекте резак в сборе с ниппелями, наружный №1 и внутренний №2 стоят на резаке, внутренние №1 и №3 упакованы отдельно; ремкомплект из двух резиновых колец и паспорт. Изготовитель советует ставить между редукторами и резаком обратные клапаны КО-3 и предохранительные затворы ЗП-3. Гарантия — 12 месяцев с ввода в эксплуатацию, но не более 18 месяцев с даты выпуска.
