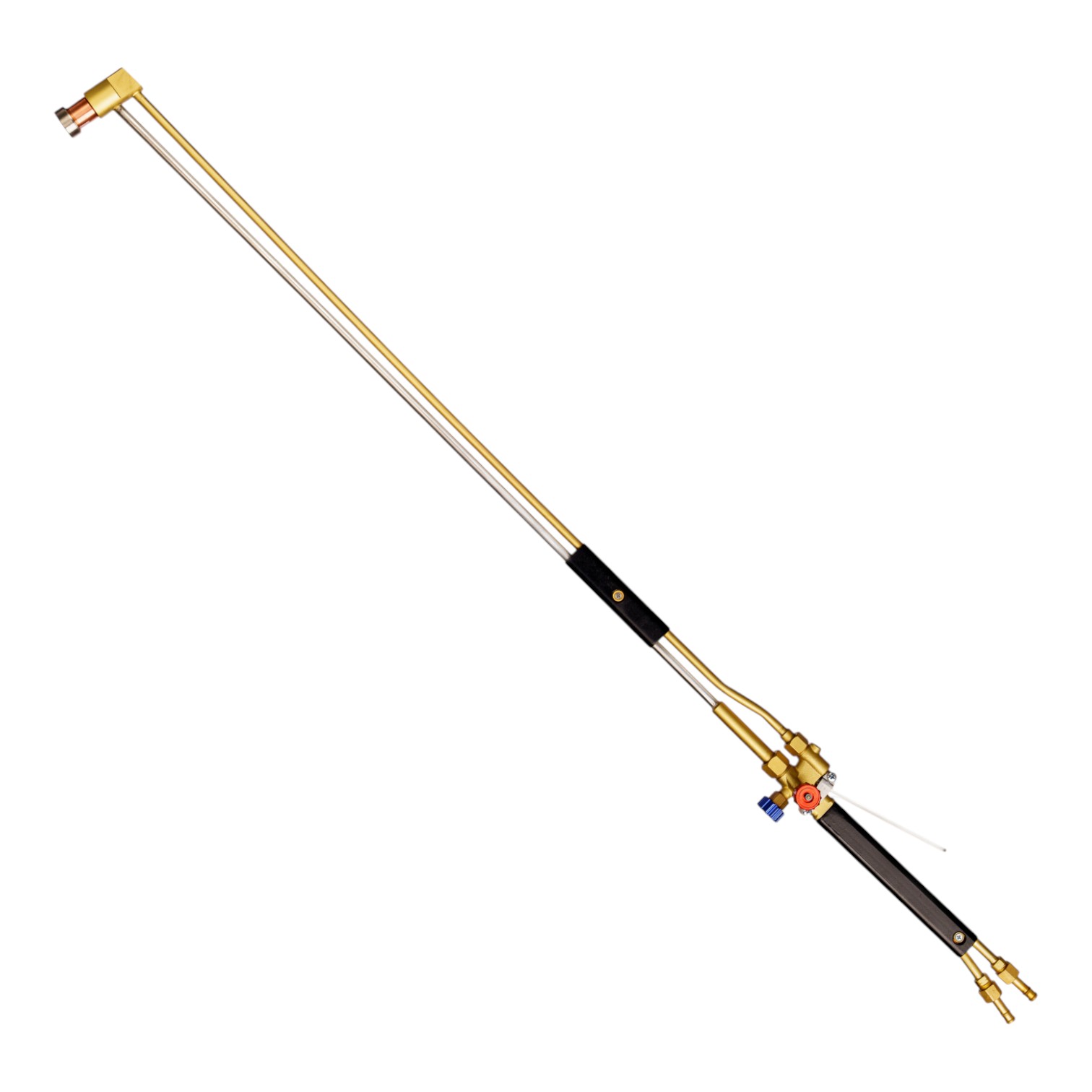

Резак повышенной мощности РПМ3–РПК-М Стандарт L=1300 95° (РЕДИУС)

Что это за резак

РПМ3-РПК-М — инжекторный резак «Редиус 168» для ручной газокислородной резки и строжки листового и сортового металла из низкоуглеродистых сталей. По паспорту им режут сталь толщиной до 400 мм. Подходит пропан или природный газ с кислородом. В каталоге это исполнение обозначено как «Стандарт», длина 1300 мм, 95°. Работает в климатическом исполнении УХЛ1 и Т1 при температуре от −40 до +40 °C.

Два внутренних мундштука

В отличие от РПМ3-РПК, у модификации «М» в таблице паспорта два внутренних мундштука при одном наружном №1. Внутренний №1 служит для строжки: давление кислорода 1 МПа (10 кгс/см²), суммарный расход 40–45 м³/ч. Внутренний №2 — для резки до 400 мм: 1,2 МПа и 50–55 м³/ч. Давление горючего газа — 0,05–0,15 МПа, расход 4–6 м³/ч. На резаке установлены наружный №1 и внутренний №2, первый внутренний лежит в упаковке вместе с ремкомплектом из двух колец.

Как подаётся газ

Смесь газа и подогревающего кислорода образуется в смесительной камере наконечника и выходит через щелевые каналы между мундштуками. Режущий кислород пускают рычагом. Вентили горючего газа и подогревающего кислорода стоят на стволе.

Габариты и подключение

Размер — не более 1300×150×70 мм, масса — до 2,5 кг. Штуцер кислорода М16×1,5, горючего газа — М16×1,5LH, рукав 9 мм. Перед резаком изготовитель рекомендует клапаны КО-3 и затворы ЗП-3. Гарантийный срок — год с ввода в эксплуатацию, но не дольше 18 месяцев с даты изготовления. Весь ряд — в разделе специализированные резаки.
