Резак РПМ5–50-Р (РЕДИУС)

Резак для толстого металла

РПМ5-50-Р производства «Редиус 168» относится к инжекторным резакам повышенной мощности. Он предназначен для ручной газокислородной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 600 мм. Горючий газ — природный (метан), окислитель — кислород. Исполнение УХЛ1 и Т1, температура работы от −40 до +40 °C.

Режимы по мундштукам

Наружный мундштук — №1. Внутренний №1 режет до 300 мм при давлении кислорода 1 МПа и расходе 50–68 м³/ч. №2 рассчитан на 450 мм: 1,2 МПа, 68–80 м³/ч. Мундштук №С — на 600 мм, тоже 1,2 МПа, расход кислорода 80–120 м³/ч. Метан подают под давлением 0,07–0,15 МПа, его расход — до 5 м³/ч. Между номерами мощность меняют сменой мундштука, внутри режима — вентилями.

Конструкция

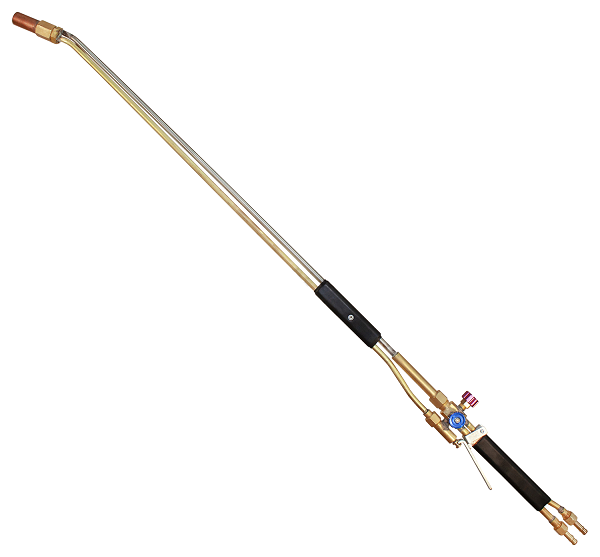

На стволе — вентили подогревающего кислорода и горючего газа, клапан режущего кислорода с рычагом и основная рукоятка. Режущую струю пускают нажатием на рычаг. Дополнительная рукоятка может перемещаться. Наконечник с головкой, смесительной камерой и инжектором крепится к стволу накидными гайками. Габарит — до 1300×100×70 мм, масса — не более 1,8 кг.

Что в коробке

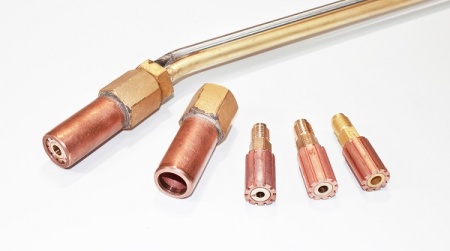

Резак в сборе с ниппелями, наружный №1 и внутренний №С установлены, внутренние №1 и №2 — в пакете. Ремкомплект из трёх резиновых колец, паспорт. Штуцеры М16×1,5 и М16×1,5LH, рукав 9 мм. Сопутствующие запасные части к резакам и другие специализированные резаки — в каталоге.
