Резак РПМ5–51В (РЕДИУС)

Назначение

РПМ5-51-В — инжекторный резак завода «Редиус 168» для ручного газокислородного раскроя листового и сортового металла из низкоуглеродистых сталей. Максимальная толщина по паспорту — 500 мм. Горючий газ — природный (в таблице характеристик — метан), окислитель — кислород. Климатическое исполнение УХЛ1 и Т1, рабочие температуры от −40 до +40 °C. Модель из раздела специализированные резаки.

Пуск режущего кислорода вентилем

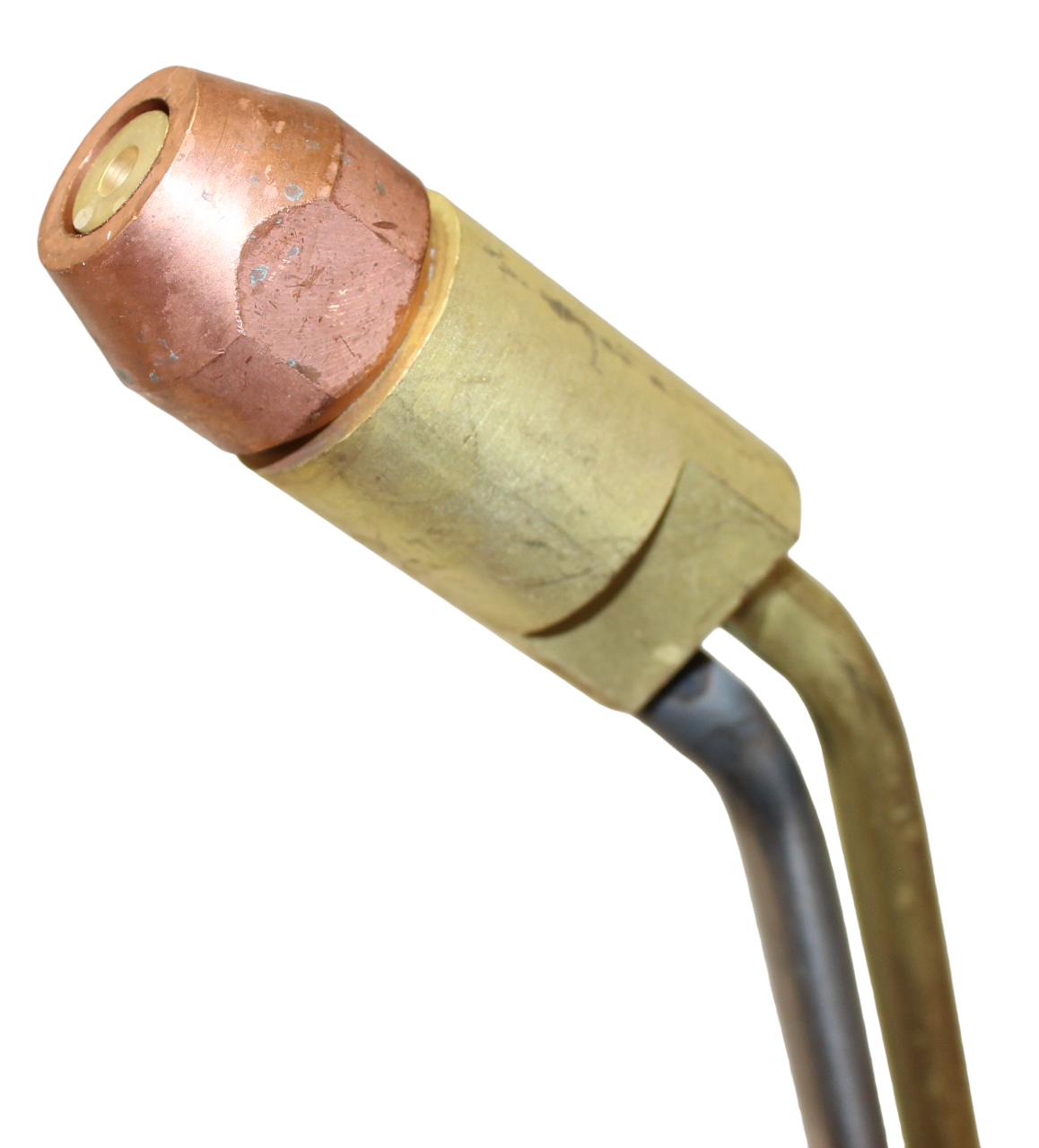

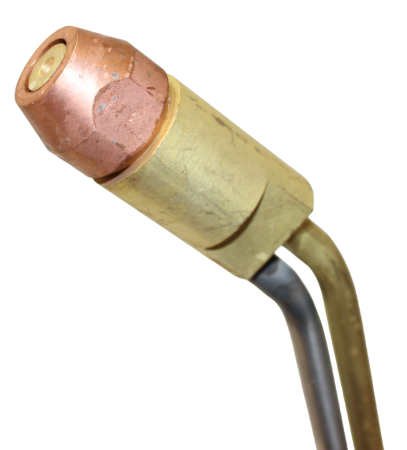

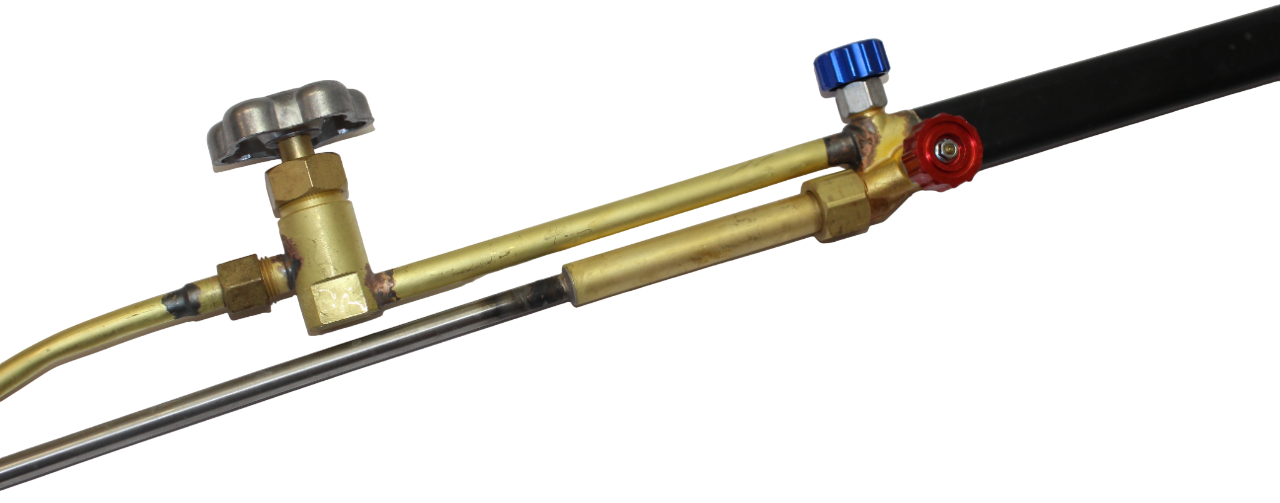

На стволе стоят три вентиля: подогревающего кислорода, горючего газа и режущего кислорода. Режущую струю включают открытием вентиля, она проходит через трубку наконечника и центральный канал внутреннего мундштука. Подогревающее пламя образует смесь, которая выходит через кольцевой зазор между мундштуками.

Три режима

При одном наружном мундштуке №1 есть три внутренних. №1 рассчитан на сталь до 300 мм, кислород — 1 МПа, 50–68 м³/ч. №2 — до 450 мм, 1,2 МПа и 68–80 м³/ч. №3 — до 500 мм при 1,2 МПа, расход 80–120 м³/ч. Метан на входе — 0,07–0,15 МПа, расход до 5 м³/ч.

Размеры, комплект, гарантия

Габарит — не более 1300×100×70 мм, масса — до 1,8 кг. Присоединительные резьбы М16×1,5 и М16×1,5LH, рукав с номинальным диаметром 9 мм. В комплекте резак в сборе с ниппелями, наружный №1 и внутренний №3 стоят на нём, внутренние №1 и №2 — отдельно. Ремкомплект из трёх колец и паспорт. Резак испытан и обезжирен по ГОСТ 5191-79, гарантия — 12 месяцев с ввода в эксплуатацию, но не более 18 с даты изготовления.
