Редуктор пропановый БПО-5-4М Редиус в коробке

Что означает «М»

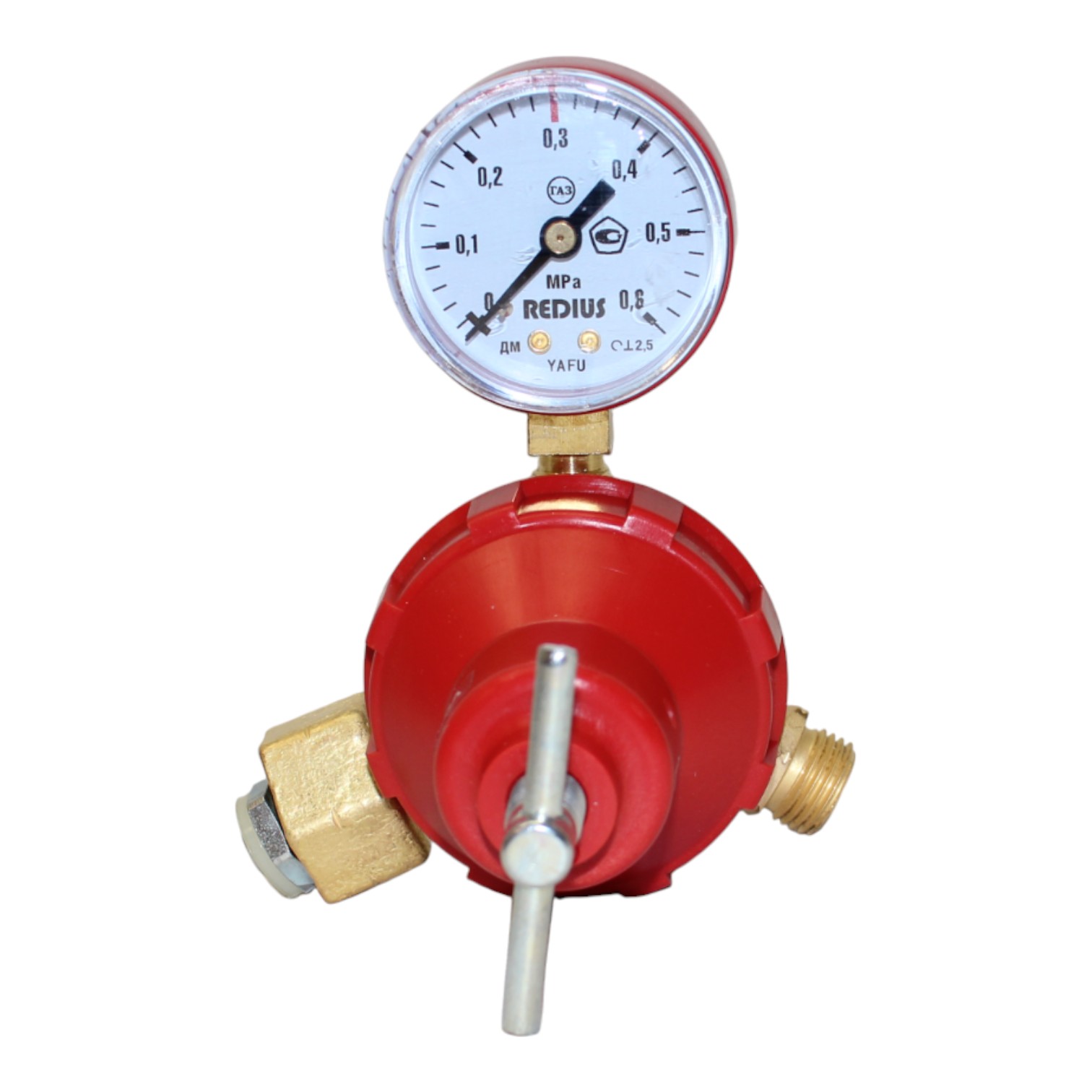

БПО-5-4М — баллонный пропановый редуктор Редиуса с крышкой из стеклонаполненного полиамида: на это и указывает буква «М» в марке. Редуктор получился лёгким — по паспорту не больше 0,45 кг при габаритах 152×122×98 мм. Деталей из алюминиевых сплавов в нём не меньше 0,148 кг, из латуни — от 0,03 кг.

Без предохранительного клапана

Рабочая камера рассчитана и испытана на прочность на наибольшее входное давление, поэтому предохранительный клапан в ней не устанавливается; такое решение допускает п. 2.11 ГОСТ 13861-89. На корпусе один манометр — он показывает рабочее давление, шкала до 0,6 МПа. Давление в камере держится постоянным при разном расходе и разном давлении в баллоне: за это отвечает демпфирующая камера, которая уравновешивает усилие задающей пружины.

Характеристики

Пропускная способность — до 5 м³/ч, давление на входе — до 2,5 МПа, рабочее — до 0,3 МПа. Кроме пропана, редуктор работает с бутаном и метилацетиленпропадиеновой смесью. К баллону он крепится гайкой со специальной левой резьбой СП21,8 (14 ниток на дюйм); на выходе — универсальный ниппель под рукав 6,3 или 9 мм с левой гайкой 19. Рабочий диапазон температур — от −15 до +45 °C. Для бытовых плит и отопительных приборов с давлением ниже 0,01 МПа редуктор не предназначен.

Другие модели — в разделе пропановые редукторы. Между редуктором и резаком изготовитель советует ставить обратный клапан КО-3 и затвор ЗП-3 — они есть среди предохранительных устройств.
