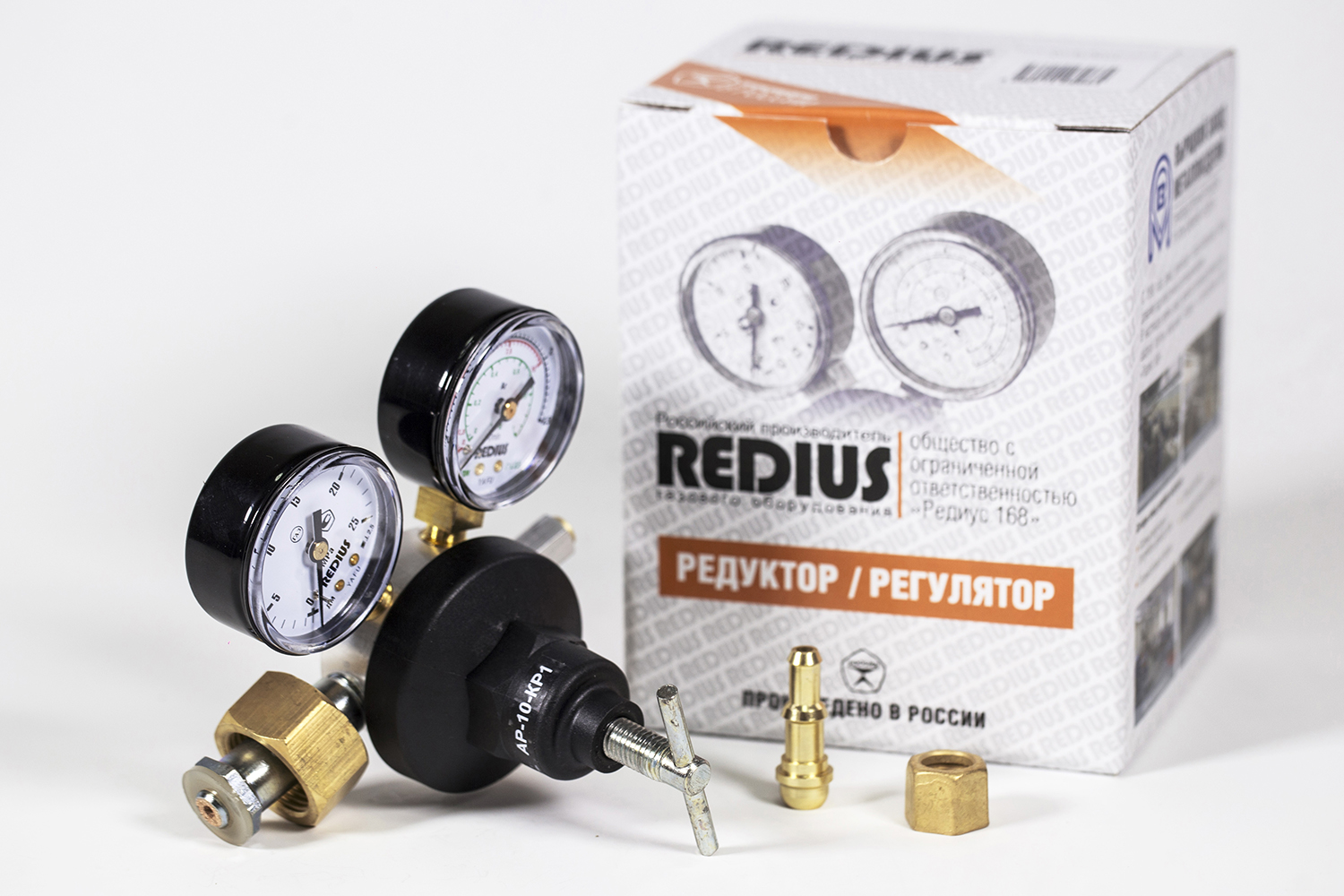

Регулятор аргоновый АР-10-КР1 (РЕДИУС) В КОРОБКЕ

Регулятор на малый расход аргона

АР-10-КР1 — младший в линейке аргоновых регуляторов расхода Редиуса. Цифра в марке означает наибольший расход в литрах в минуту: здесь это 0,6 м³/ч, или 10 л/мин. По чёрной шкале указателя можно выставлять от 0,5 до 2,5 л/мин. Если аргона нужно больше, смотрите модели АР-40 и АР-150.

Две шкалы и расходная шайба

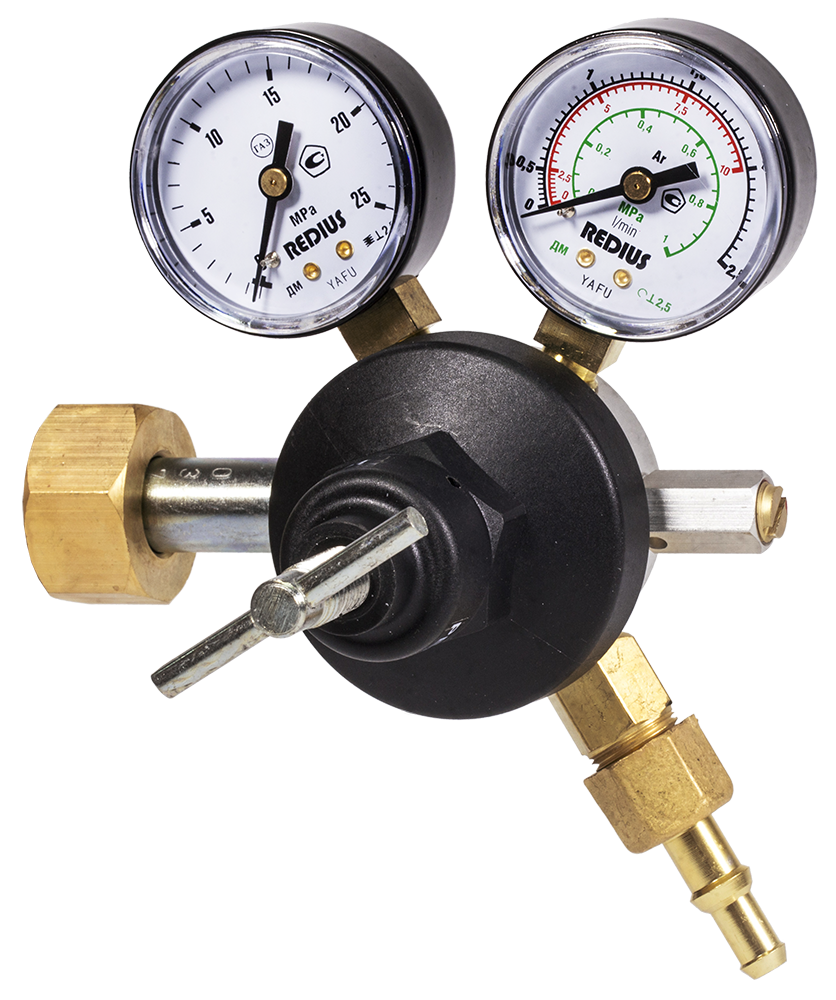

Указатель расхода у регулятора двухшкальный, а какая шкала работает, определяет расходная шайба — втулка с двумя отверстиями. У АР-10 их диаметры 0,20 и 0,40 мм. С завода шайба стоит на дюзе №2: это красная шкала и полный диапазон до 10 л/мин. Для перехода на чёрную шкалу шайбу переворачивают концом с риской к уплотнительной прокладке и затягивают винт отвёрткой. Риска нанесена со стороны меньшего отверстия.

Паспортные данные

Регулятор одноступенчатый, крупногабаритного исполнения: 140×170×102 мм, масса не более 0,64 кг. К баллону крепится гайкой G 3/4. Входное давление — до 20 МПа, при наибольшем расходе в баллоне должно оставаться не меньше 1,5 МПа. Предохранительный клапан рабочей камеры настроен на 1,2–1,6 МПа. На входе стоит манометр, на выходе — универсальный ниппель под рукав 6,3 или 9 мм.

Остальные модели собраны в разделе аргоновые регуляторы расхода, а для баллонного аргона в каталоге есть и редукторы.
